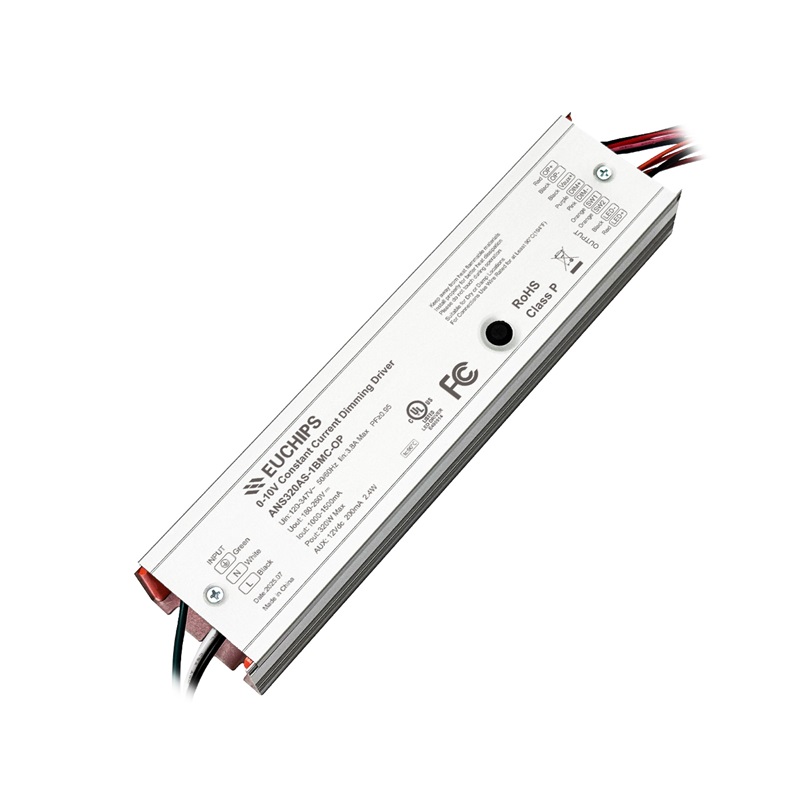

320W 1-1.5A 0-10V恒流調光電源ANS320AS-1BMC-OP
輸?電壓：108-380Vac
輸出功率：320W
輸出電壓：1-1.5A
型號：ANS320AS-1BMC-OP
- 產品詳細
- 需求訂購
- 規格書下載
- 認證下載
產品特性
?輸?電壓范圍: 108-380Vac
?額定輸?電壓：120-347Vac
??持三合?調光：0-10V/PWM/電阻
?電位器調節輸出電流
?電源效率最? 96.5%
?輔助源輸入: 12VDC, 200mA
??持外接撥碼開關
??持外接光控開關
?保護功能: 輸??壓，輸出短路，過壓，過溫保護
?雷擊防護: 差模: 6kV, 共模: 6kV（ANSI/C82 .77-5-2017標準）
?5年有限保修
型號列表
|
產品型號 |
輸?電壓 范圍 |
最?輸出 功率 |
輸出電壓 范圍 |
輸出電流 范圍 |
默認 出?電流 |
效率 |
功率因數 PF |
總諧波失真 THD |
|
ANS320AS-1B* |
108-380Vac |
320W |
180-260Vdc |
1.0-1.5A |
1.40A |
96.5% |
0.98 |
7% |
注：
[1].測試條件：277Vac輸?，100%負載，25℃環境溫度條件下所測典型值。
[2].在推薦?作電壓范圍內能保證LED驅動的性能，在輸出電壓范圍內需要配合整燈測試LED驅動的性能
*表示附加功能
|
型號列表 |
調光0-10V/PWM/Res |
輔助源 12V/200mA |
撥碼調功率 |
光控開關 |
|
ANS320AS-1B |
√ |
√ |
|
|
|
ANS320AS-1BMC |
√ |
√ |
√ |
|
|
ANS320AS-1B-OP |
√ |
√ |
|
√ |
|
ANS320AS-1BMC-OP |
√ |
√ |
√ |
√ |
技術參數
|
型號 |
ANS320AS-1B* |
||||
|
參數 |
最?值 |
額定值 |
最?值 |
備注 |
|
|
輸? |
額定輸?電壓范圍 |
120Vac |
- |
347Vac |
參考降額曲線 |
|
輸?電壓范圍 |
108Vac |
- |
380Vac |
參考降額曲線 |
|
|
輸?頻率范圍 |
47Hz |
50/60Hz |
63Hz |
|
|
|
最?輸?電流 |
- |
- |
3.8A |
120Vac ，100%負載 |
|
|
最?輸?功率 |
- |
- |
375W |
120Vac ，100%負載 |
|
|
漏電流 |
- |
- |
0.75MIU |
UL 8750; 277Vac/ 60Hz |
|
|
|
- |
- |
0.70mA |
IEC 60598-1; 240Vac/ 60Hz, |
|
|
輸?浪涌電流 |
- |
- |
60A |
120Vac ，冷機啟動 |
|
|
|
- |
- |
130A |
277Vac，冷機啟動 |
|
|
|
- |
- |
150A |
347Vac，冷機啟動 |
|
|
待機功耗 |
- |
- |
0.5W |
220Vac，輔助源不帶載 |
|
|
功率因數 |
0.95 |
0.98 |
- |
277Vac , 50-60Hz, 100%負載 |
|
|
0.90 |
- |
- |
120-347Vac , 50-60Hz, 70%-100% 負載 |
||
|
總諧波失真 |
- |
7% |
10% |
277Vac , 50-60Hz, 100%負載 |
|
|
- |
- |
20% |
120-347Vac , 50-60Hz, 70%-100% 負載 |
||
|
參數 |
最?值 |
額定值 |
最?值 |
備注 |
|
|
輸出 |
輸出電壓范圍 |
180V |
- |
260V |
|
|
空載電壓 |
- |
- |
310V |
|
|
|
輸出電流范圍 |
1.0A |
- |
1.5A |
電位器調節輸出電流; |
|
|
效率@120Vac |
92.5% |
94.0% |
- |
100%負載，輸出電流1.23A |
|
|
效率@277Vac |
95.0% |
96.5% |
- |
100%負載，輸出電流1.23A |
|
|
效率@347Vac |
95.0% |
96.5% |
- |
100%負載，輸出電流1.23A |
|
|
輸出電流精度 |
-5% |
- |
+5% |
100%負載 |
|
|
輸出紋波電流(PK-AV) |
- |
5% |
10% |
100%負載, 20 MHz BW |
|
|
啟動過沖電流 |
- |
- |
10% |
100%負載 |
|
|
開機啟動時間 |
- |
- |
1.0s |
120~347Vac，100% 負載 |
|
|
線性調整率 |
-5% |
- |
+5% |
100%負載 |
|
|
負載調整率 |
-5% |
- |
+5% |
|
|
|
12V輔助輸出電壓 |
10.8V |
12V |
13.2V |
|
|
|
12V輔助輸出電流 |
- |
- |
200mA |
參考地為”DIM-“ |
|
|
參數 |
最?值 |
額定值 |
最?值 |
備注 |
|
|
0-10V 調光 |
調光線上電壓 |
0V |
- |
12V |
DIM+/DIM-不能反接 |
|
調光線輸出電流 |
90uA |
110uA |
120uA |
|
|
|
調光范圍 |
10%Ioset |
- |
100%Ioset |
Ioset<1.23A, 調光最?值=0.123A |
|
|
推薦調光輸? |
0V |
- |
10V |
|
|
|
關斷電壓 |
0.7V |
0.8V |
0.9V |
有余暉 (標準品)，?余暉(選配) |
|
|
開啟電壓 |
0.9V |
1.0V |
1.1V |
|
|
|
PWM 調光 |
PWM ?電平 |
9.8V |
- |
10.2V |
|
|
PWM 低電平 |
0V |
- |
0.3V |
|
|
|
PWM頻率范圍 |
1KHz |
- |
2KHz |
|
|
|
PWM占空? |
0% |
- |
100% |
|
|
|
電阻調光 |
外接電阻器 |
0Kohm |
- |
100Kohm |
|
|
調光范圍 |
10%Ioset |
- |
100%Ioset |
|
|
|
規格概述 |
安規殼溫(Tc) |
-40℃ |
25℃ |
+90℃ |
|
|
儲存溫度(Ta) |
-40℃ |
25℃ |
+90℃ |
|
|
|
?作濕度 |
10%RH |
- |
90%RH |
|
|
|
儲存濕度 |
5%RH |
- |
95%RH |
|
|
|
海拔?度 |
-65m |
- |
4000m |
|
|
|
溫度系數 |
-0.06%/℃ |
- |
+0.06%/℃ |
殼溫：0℃～90℃ |
|
|
輸??壓保護 |
- |
85Vac |
100Vac |
?恢復,?壓關輸??,?于恢復電壓,重啟輸?? |
|
|
過溫保護 |
90℃ |
95℃ |
100℃ |
降電流模式,過溫解除時,電流?動恢復 |
|
|
短路保護 |
- |
- |
- |
?恢復.短路?損傷,短路解除時,可?動恢復 |
|
|
壽命時間(Tc≤90℃) |
≥50,000 ?時 |
220Vac輸?,80%負載,請參考壽命vs.殼溫曲線 |
|||
|
平均?故障時間MTBF |
200, 000 ?時 |
220Vac輸?,80%負載, 環溫25 ° (MIL-HDBK-217F) |
|||
|
質保 |
5年 |
殼溫≤90℃ |
|||
|
凈重 |
680g |
|
|||
|
尺? |
225mm*52.5mm*33.5mm |
Lx Wx H |
|||
注：所有性能參數均在25℃和使?LED負載的情況下所量測的典型值，特別注明除外
安全規范和電磁兼容標準
|
安全規范 |
標準 |
認證狀況 |
備注 |
|
UL/cUL |
UL8750, CSA C22.2 No.250.13 |
√ |
|
|
CB |
IEC61347-1, IEC61347-2-13 |
|
|
|
CE |
EN 61347-1, EN 61347-2-13, EN62493 |
|
|
|
ENEC |
EN 61347-1, EN 61347-2-13, EN IEC 62384 |
|
|
|
CCC |
GB/T 19510.213, GB/T 19510.1 |
|
|
|
SAA |
AS/NZS 61347.1,AS/NZS61347.2.13 |
|
|
|
BIS |
lS15885:2012 Part 2 Sec 13 |
|
|
|
電磁兼容 |
標準 |
認證狀況 |
備注 |
|
FCC |
FCC Part15: Subpart A ANSI 63.4:2014 |
√ |
|
|
CE |
EN 55015, EN 61000-3-2, EN 61000-3-3, EN 61547 |
|
|
|
CE |
EN61000-4-2,3,4,5,6,11 |
|
|
|
Surge |
ANSI/C82 .77-5-2017 |
|
Criterion B |
|
Ring Wave |
ANSI/C82 .77-5-2017 |
|
Criterion B |
安規測試項?
|
安規測試項? |
技術指標 |
備注 |
|
|
絕緣要求 |
UL絕緣要求 |
CE/ENEC 絕緣要求 |
|
|
輸?對地/外殼 |
2U+1000Vac |
/ |
基本絕緣 |
|
輸?對調光端 |
2U+1000Vac |
/ |
加強絕緣 |
|
調光對地/外殼 |
500Vac |
/ |
基本絕緣 |
|
絕緣阻抗 |
≥10MΩ |
輸?對調光端，測試電壓：500Vdc |
|
|
接地阻抗 |
≤0. 1Ω |
25A/1分鐘 |
|
注：
1. 電源滿?EMC標準，電源作為燈具系統?部分，需結合燈具整套系統進?EMC相關確認。
2. 耐壓測試時，請將L/N之間短路，輸出線正/負之間短路，調光線和輔助電源正/負之間短路。.
-
