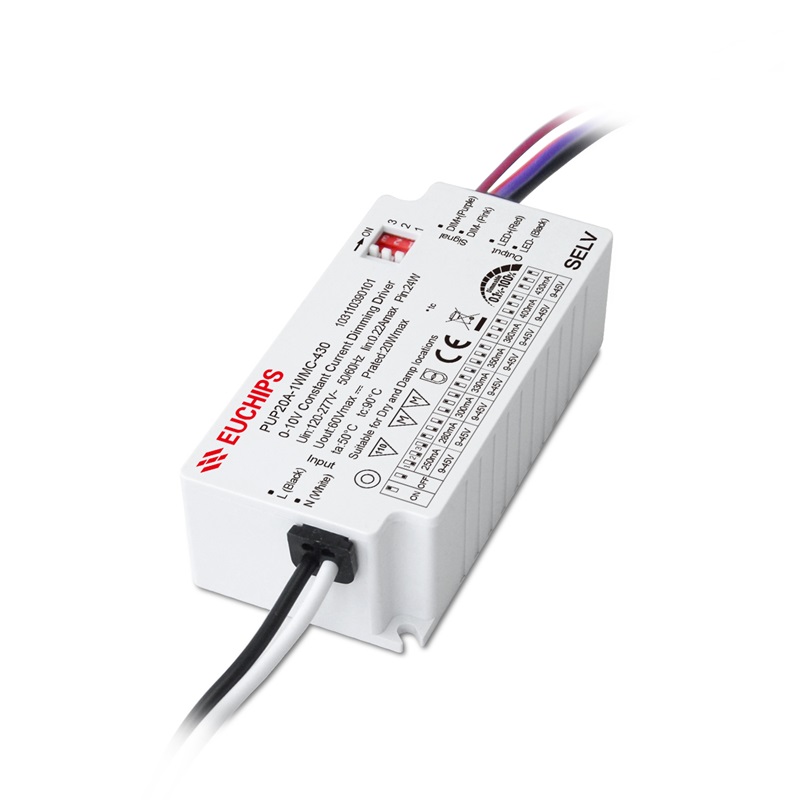

20W 250-430mA 0-10V LED調光電源PUP20A-1WMC-430
輸入電壓:120-277VAC
輸出電流:250-430mA
輸出電壓:9-45VDC
輸出功率:20W
產品型號:PUP20A-1WMC-430
- 產品詳細
- 需求訂購
- 規格書下載
- 認證下載
產品特性：
· 單通道恒流輸出，多級電流可選
· 支持3合1調光(0-10V有源信號, 可調電阻, PWM信號)A型
· 調光范圍0.1%-100%調光，調光平滑無階梯感無頻閃
· 短路、過載、過壓保護，V0級阻燃外殼
· 壽命50,000小時，5年質保
· 可定制調光曲線
· 內置PFC芯片，提高能源利用率，減少污染
· 適用于LED室內燈具,比如筒燈、聚光燈、面板燈等
技術參數
|
產品型號 |
PUP20A-1WMC-430 |
||
|
輸入 |
輸入電壓 |
120VAC-277VAC |
|
|
頻率范圍 |
50/60Hz |
||
|
輸入電流 |
0.22Amax@120VAC 0.1Amax@277VAC 0.12Amax@230VAC |
||
|
功率因數 |
≥0.98@120VAC, 滿載 ≥0.93@277VAC, 滿載 |
||
|
效率 |
≥84%@120VAC, 滿載 ≥84%@277VAC, 滿載 |
||
|
諧波THD |
≤10%@120VAC, 滿載 <15%@277VAC, 滿載 |
||
|
待機功耗 |
<1W |
||
|
空載功耗 |
<1W |
||
|
浪涌電流 |
冷啟動, 4.6A@120VAC 30.4us 10.6A@277VAC 27.2us |
||
|
輸出 |
輸出功率范圍 |
0W~20W |
|
|
輸出電壓精度 |
/ |
||
|
輸出電流精度 |
±5% |
||
|
輸出電壓 |
250mA/9-45V/11.25W 300mA/9-45V/13.5W 350mA/9-45V/15.75W 400mA/9-45V/18W 280mA/9-45V/12.6W 330mA/9-45V/14.85W 380mA/9-45V/17.1W 430mA/9-45V/19.35W |
||
|
輸出電流 |
|||
|
輸出功率 |
|||
|
PstLM |
≤1 |
||
|
SVM |
≤0.4 |
電流選擇表
備注：出廠默認設置電流為250mA (1,2,3在OFF狀態) |
|
|
調光頻率 |
/ |
||
|
線性調整率 |
±5% @滿載 |
||
|
負載調整率 |
±5% @滿載 |
||
|
啟動延時 |
0.75s, at120Vac(當燈光開始亮起) |
||
|
功能 |
調光方式 |
0-10V |
|
|
調光范圍 |
0.1%-100% 變暗直至關閉 |
||
|
調光曲線 |
線性 |
||
|
頻閃 |
無頻閃 |
||
|
保護 |
短路保護 |
短路無輸出，排除故障輸出正常 |
|
|
過載保護 |
降低電流，排除故障后自恢復 |
||
|
過壓保護 |
降低電流，排除故障后自恢復 |
||
|
安規與 電磁兼容 |
雷擊浪涌 |
L-N:0.5KV |
|
|
耐壓標準 |
I/P-O/P: 3000Vac/1min/<5mA 0-10V( Signal port )-O/P:1500Vac/1min/<5mA |
||
|
安全標準 |
EN61347-1, EN61347-2-13 |
||
|
其他 |
工作溫度 |
-20℃~50℃ (-4°F-122°F) |
|
|
儲存溫度 |
-40℃~85℃ (-40°F-185°F) 20-90%RH (無凝露) |
||
|
tc |
90℃ [ 194°F ] |
||
|
材質 |
PC |
||
|
防水等級 |
IP20 |
||
|
壽命 |
50,000小時@tc:90℃ [ 194°F ] |
||
|
質保 |
5年 |
||
|
開關周期 |
25,000次 |
||
|
裸機尺寸 |
88*43*26.5mm (3.46*1.69*1.04 Inch) (長*寬*高) |
||
|
包裝尺寸(重量) |
凈重: 177g (0.39Ib)±5%/PCS; 50PCS/Carton; 9.35kg(20.61Ib)±5%/箱; 外箱尺寸: 234*222*194mm (9.21*8.74*7.63 Inch) (長*寬*高) |
||
-
