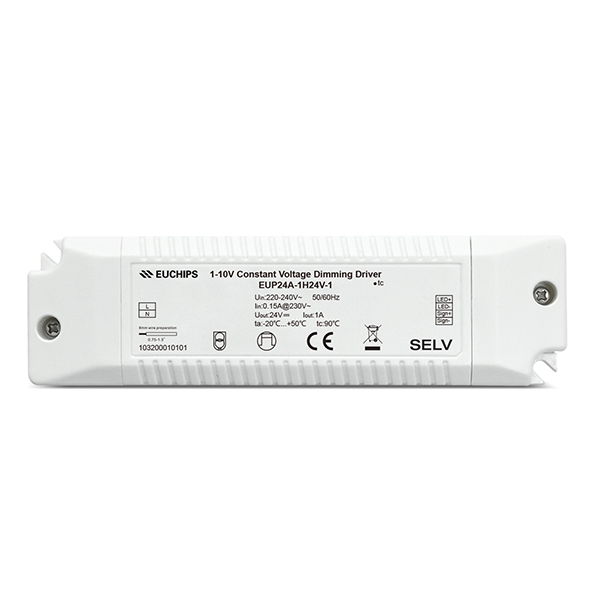

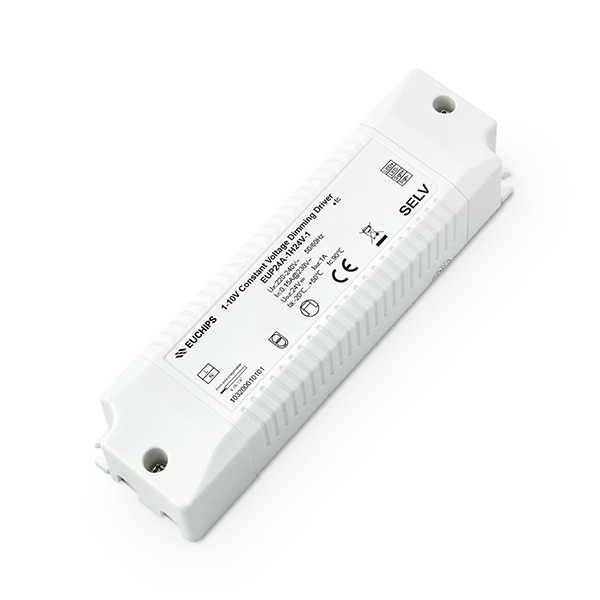

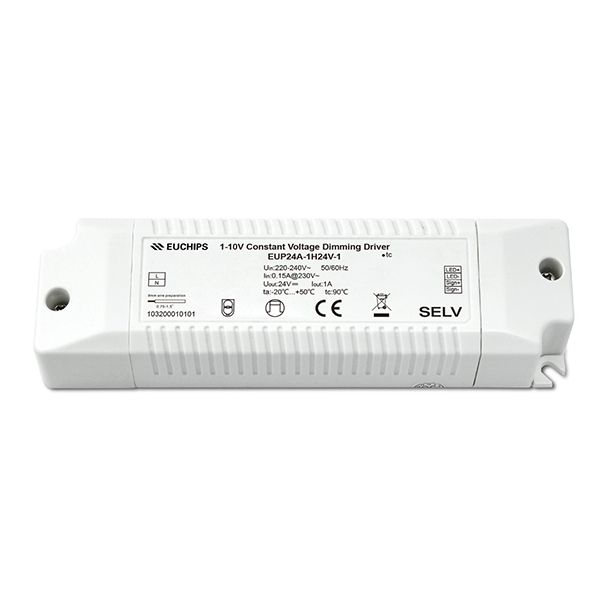

24W 24VDC 1-10V恒壓調光電源EUP24A-1H24V-1(103200010101)
輸入電壓:220VAC-240VAC
輸出通道:1
輸出電壓:24VDC
輸出電流:1A
輸出功率:24W
頻率:50/60Hz
效率:＞85%@230VAC,滿載
功率因數:＞0.95@230VAC,滿載
THD:＜10%@230VAC,滿載
型號:EUP24A-1H24V-1
- 產品詳細
- 需求訂購
- 規格書下載
- 認證下載
24W 24VDC 1-10V恒壓調光電源-EUP24A-1H24V-1產品詳情
概述
EUP24A-1H24V-1是一款可以用于室內的24W,24VDC,1-10V恒壓調光電源。這款調光電源可以通過外部1-10V有源信號，可調電阻和PWM信號實現平滑調光的效果。
產品特點
● 單通道恒壓輸出，最大輸出電流為1A
● 支持3合1調光（1-10V有源信號，可調電阻，PWM信號）
● 調光范圍0-100%，調光曲線平滑，無閃爍
● 信號懸空時，滿載輸出，可作為電源使用
● 過溫保護，短路保護，過載保護
● IP20，適用于室內LED燈具
技術參數
|
型號 |
EUP24A-1H24V-1 |
|
|
輸出 |
通道 |
1 |
|
電壓 |
24VDC |
|
|
電流 |
1A |
|
|
功率 |
24W |
|
|
電壓精度 |
±3% |
|
|
輸入 |
電壓 |
220VAC-240VAC |
|
頻率 |
50/60Hz |
|
|
效率 |
＞85%@230VAC,滿載 |
|
|
功率因數 |
＞0.95@230VAC,滿載 |
|
|
THD |
＜10%@230VAC,滿載 |
|
|
電流 |
0.15Amax@230VAC |
|
|
浪涌電流 |
冷啟動15A(在50%Ipeak下測twidth=40us)@230VAC |
|
|
保護 |
過溫 |
關閉輸出，溫度正常后自動恢復 |
|
短路保護 |
關斷輸出，故障移除后自恢復 |
|
|
過載 |
關斷輸出，故障移除后自恢復 |
|
|
功能 |
調光方式 |
1-10V有源信號，可調電阻，PWM信號 |
|
其它 |
尺寸 |
150*43*29mm（長*寬*高） |
|
重量 |
150g |
|
|
IP等級 |
IP20 |
|
|
工作溫度 |
-20℃ ~ 50℃ |
|
|
相對濕度 |
20~90% RH |
|
-
-
