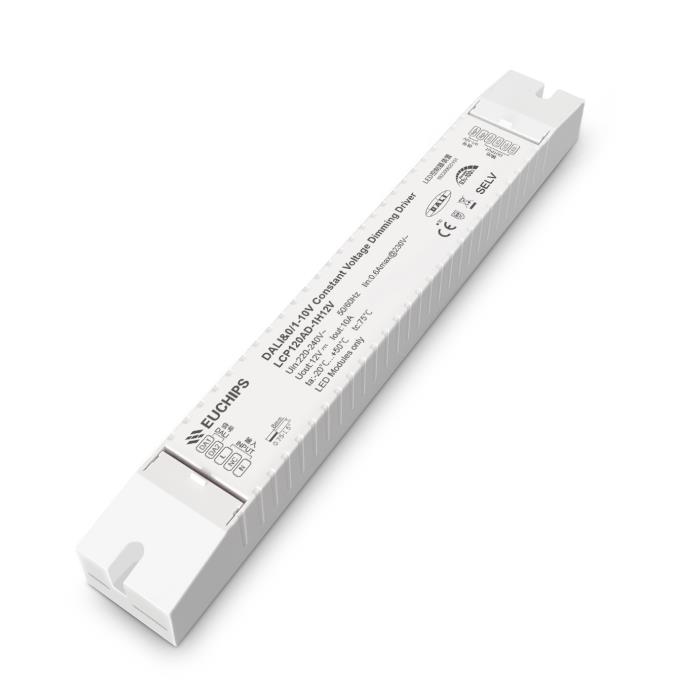

120W 12V DALI&1-10V恒壓調光電源LCP120AD-1H12V
輸出通道：1
輸出電壓：12VDC
輸出電流：10A
輸出功率：120W
輸入電壓：220VAC-240VAC
頻率：50/60Hz
效率：90%@230VAC,滿載
功率因數：＞0.98@230VAC,滿載
THD：＜10%@230VAC,滿載
產品型號：LCP120AD-1H12V
- 產品詳細
- 需求訂購
- 規格書下載
- 認證下載
120W 12V DALI&1-10V恒壓調光電源產品詳情
概述
LCP120AD-1H12V是一款恒壓輸出的LED調光驅動器。這款驅動器符合DALI標準
協議IEC62386。支持DALI,0/1-10V有源信號，可調電阻，PWM, Touch DIM多種調光方式。
產品特點
● 單通道恒壓輸出，最大輸出電流10A
● 遵循DALI協議標準 IEC62386
● 高電壓輸入：220VAC ~ 240VAC
● 調光曲線平滑，無閃爍
● 過載保護；過壓保護；短路保護
● IP20，適用于LED室內燈具,比如LED燈帶，投光燈，洗墻燈等
產品參數
|
型號 |
LCP120AD-1H12V |
|
|
輸出 |
通道 |
1 |
|
電壓 |
12VDC |
|
|
電流 |
10A |
|
|
功率 |
120W |
|
|
電壓精度 |
±5% |
|
|
紋波 |
400mVp-p |
|
|
輸入 |
電壓 |
220VAC-240VAC |
|
頻率 |
50/60Hz |
|
|
效率 |
90%@230VAC,滿載 |
|
|
功率因數 |
＞0.98@230VAC,滿載 |
|
|
THD |
＜10%@230VAC,滿載 |
|
|
電流 |
0.6Amax@230VAC |
|
|
浪涌電流 |
冷啟動30A@ 230VAC |
|
|
保護 |
過載 |
鎖死，去除故障10s后重新上電可恢復 |
|
過壓 |
鎖死，去除故障10s 后重新上電可恢復 |
|
| 短路 | 打嗝，去除故障后可恢復 | |
|
功能 |
調光方式 |
DALI/Touch DIM /1 - 10V/ 可調電阻/PWM |
|
其它 |
尺寸 |
295* 40*32 mm （長* 寬* 高） |
|
包裝 |
315*302*174,50pcs/箱 |
|
|
重量 |
340g |
|
|
工作溫度 |
- 40℃ ~ 85℃ |
|
|
相對濕度 |
20~90% RH |
|
-
