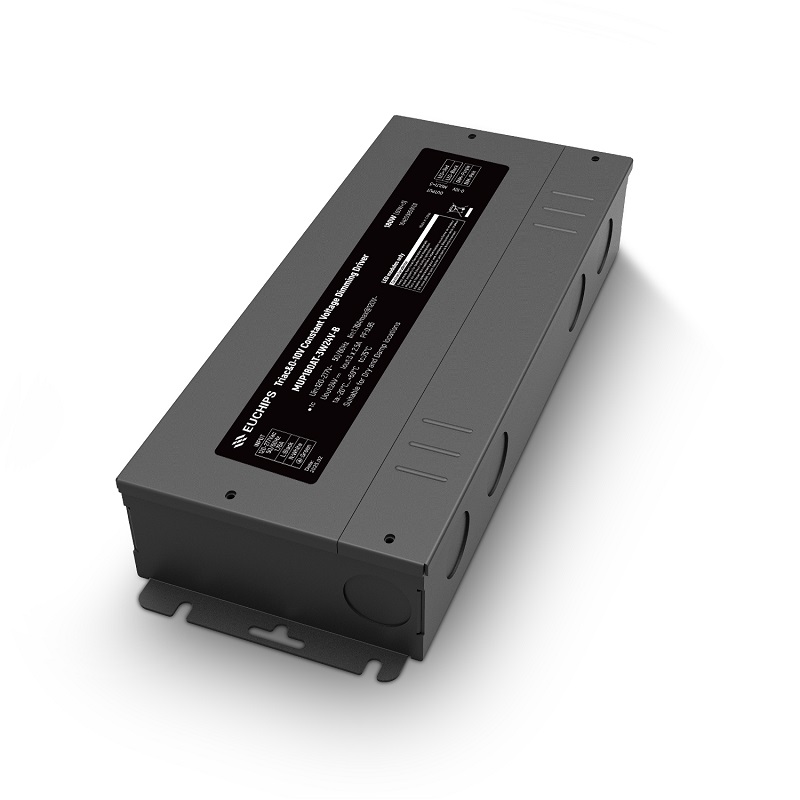

180W 24V 可控硅/0-10V恒壓調光電源MUP180AT-3W24V-B
輸出通道：3
輸出電壓：24VDC
輸出電流：2.5A
輸出功率：180W
輸入電壓：120-277VAC
頻率：50/60Hz
效率：90%
功率因數：＞0.95
產品型號：MUP180AT-3W24V-B
- 產品詳細
- 需求訂購
- 規格書下載
- 認證下載
概述
MUP180AT-3W24V-B 是一款可以用于室內的恒壓輸出LED調光驅動器。這款驅動器支持前沿切相和后沿切相調光,同時也支持0-10V信號輸入可 實現平滑調光的效果。
產品特點
● 3通道恒壓輸出，每輸出電流為2.5A
● 寬電壓輸入120VAC ~ 277VAC
● 調光曲線平滑，無頻閃
● 信號懸空時，滿載輸出，可作為電源使用
● 短路保護，過載保護，過流保護
● IP20，適用于室內LED燈具
產品參數
|
型號 |
MUP180AT-3W24V-B |
|
|
輸入 |
效率 |
≥90%@120VAC, 滿載 |
|
電壓 |
120VAC-277VAC |
|
|
頻率 |
50/60Hz |
|
|
電流 |
1.76Amax@120VAC 0.91Amax @230VAC 0.76Amax @277VAC |
|
|
功率因數 |
≥0.95@120VAC, ≥0.90@277VAC, 滿載 |
|
|
THD |
<10%@120VAC, <15%@277VAC, 滿載 |
|
|
浪涌電流 |
冷啟動, 35A@120VAC 400us, 75A@277VAC 140us |
|
|
待機功耗 |
<5W@120VAC |
|
|
空載功耗 |
<5W@120VAC |
|
|
啟動延時 |
<0.75s, @120Vac (當光線開始亮起) |
|
|
輸出 |
輸出電流 |
3通道, 每通道2.5A |
|
輸出電壓 |
24VDC |
|
|
電壓范圍 |
24VDC ±3% |
|
|
輸出功率 |
60W每通道，3通道共180W |
|
|
輸出通道 |
3 |
|
|
過功率限制 |
≥120% |
|
|
紋波 |
≤720mV |
|
|
PWM頻率 |
20K Hz |
|
|
功能 |
調光方式 |
0-10V，前沿/后沿 (@120VAC 60Hz) |
|
調光范圍 |
0.1%-100% (0-10V) 1%-100% (前沿/后沿) |
|
|
調光曲線 |
(對數) |
|
|
頻閃 |
無頻閃 |
|
|
保護 |
短路保護 |
關閉輸出，排除故障后自恢復 |
|
過載保護 |
降低電流打嗝保護，排除故障后自恢復 |
|
|
過流保護 |
降低電流打嗝保護，排除故障后自恢復 |
|
|
安規 電磁兼容 |
浪涌 |
L-N 2000VAC L-N-PG 4000VAC |
|
耐壓 |
輸入對輸出:2000Vac/1min/<5mA 輸入對地:1500Vac/1min/<5mA 輸出對地:500Vac/1min/<5mA輸出對信號( 信號端):500Vac/1min/<5mA |
|
|
安全標準 |
UL8750 UL1310 CSA25013.CSA Class P |
|
|
電磁兼容 |
FCC PART15B |
|
|
EMC抗擾度 |
IEC 61000-4-2-3-4-5-6-8-11 |
|
|
絕緣阻抗 |
5MΩ |
|
|
其它 |
工作溫度 |
(-20~+60) ℃ [-4°F~140°F] |
|
儲存溫度、??度 |
(-40~+90)℃ [-40°F~194°F] |
|
|
tc |
75℃ [ 167°F ] |
|
|
材質 |
金屬 |
|
|
防水等級 |
IP20 |
|
|
壽命 |
50,000h@tc:75℃ [ 167°F ] |
|
|
質保 |
5年 |
|
|
開關周期 |
25,000次 |
|
|
包裝尺寸(重量) |
凈重: 937g (2.06 lb)±5%/個;8個/箱; 8.0kg(17.6 IB)±5%/箱; 外箱尺寸: 452*284*135mm(17.8*11.2*5.3 Inch)(長*寬*高） |
|
|
尺寸 |
262*104*46mm (10.31*4.1*1.8 Inch)(長*寬*高） |
|
-
