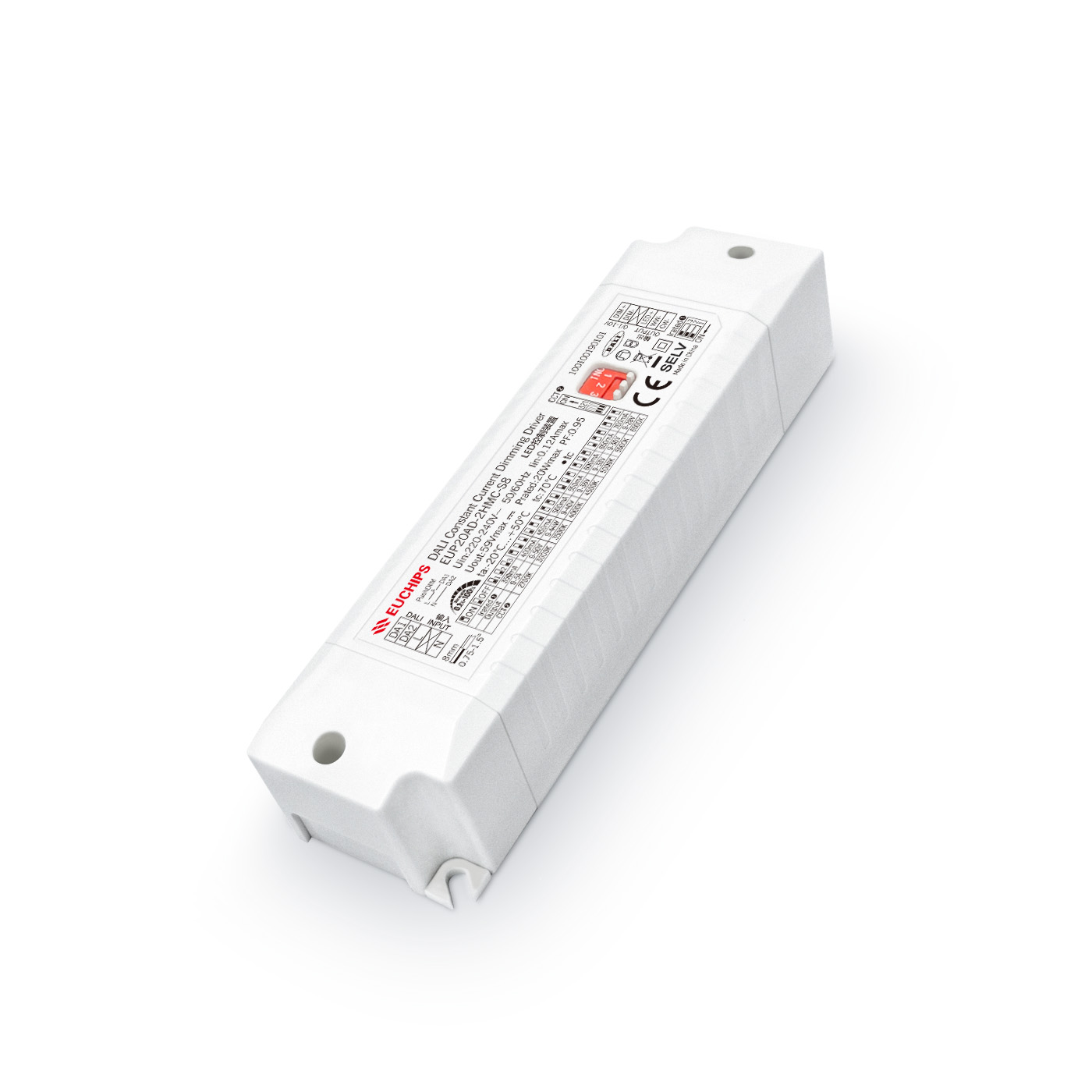

20W 350-700mA DALI/0-10V恒流調光電源EUP20AD-2HMC-S8
輸出電流：350-700mA
輸出電壓：9-54VDC
輸入電壓：220-240VAC
頻率：50/60Hz
功率因數（典型）：≥0.95@230VAC,滿載
效率(典型)：84%@230VAC,滿載
型號：EUP20AD-2HMC-S8
- 產品詳細
- 需求訂購
- 規格書下載
- 認證下載
概述
EUP20AD-2HMC-S8 是一款恒流輸出的LED調光驅動器。輸出電流與色溫值可通過撥碼調節。驅動器符合DALI標準協議IEC62386；支持DALI,0/1-10V有源信號，可調電阻，PWM, Touch DIM多種調光方式。產品特點
● 雙通道恒流輸出，多級電流可選● 遵循DALI協議標準 IEC62386-207 Ed2.0
● 支持Touch-DIM功能
● 內建主動式PFC功能
● 內建主動式PFC功能
● 調光平滑，無頻閃
● 短路保護，過壓保護
● 適用于LED室內燈具,比如筒燈，射燈，面板燈等
產品參數
|
型號 |
EUP20AD-2HMC-S8 |
|
|
輸入 |
效率 |
84%@230VAC, 滿載 |
|
電壓 |
220VAC-240VAC |
|
|
頻率 |
50/60Hz |
|
|
電流 |
0.12Amax@230VAC |
|
|
功率因素 |
≥0.95@230VAC, 滿載 |
|
|
THD |
<10%@230VAC,滿載 |
|
|
浪涌電流 |
冷啟動,8A@230VAC 120us |
|
|
待機功耗 |
≤1W |
|
|
空載功耗 |
≤1W |
|
|
啟動延時 |
≤ 0.75 s, at230Vac (燈光開始亮起) |
|
|
輸出 |
電流 電壓 功率
|
350mA/9-54VDC/18.9W 550mA/9-36VDC/19.8W 400mA/9-50VDC/20.0W 600mA/9-33VDC/19.8W 450mA/9-44VDC/19.8W 650mA/9-30VDC/19.5W 500mA/9-40VDC/20W 700mA/9-28VDC/19.6W |
|
電壓精度 |
±5% |
|
|
紋波電流 |
≤3% |
|
|
空載電壓 |
59V max |
|
|
通道 |
2 |
|
|
功能 |
調光方式 |
0-10V&DALI2.0 |
|
調光范圍 |
0.1%-100% 變暗直至關閉 |
|
|
調光曲線 |
對數 |
|
|
頻閃 |
無頻閃 |
|
|
保護 |
短路 |
無輸出，排除故障輸出正常 |
|
過載 |
電流下降，排除故障輸出正常 |
|
|
安電規磁和兼容 |
雷擊浪涌 |
L-N: 1KVAC |
|
耐壓 |
I/P-O/P: 3000Vac/1min/<5mA I/P-DIM( Signal port ):1500Vac/1min/<5mA O/P-DIM( Signal port ):1500Vac/1min/<5mA |
|
|
安全標準 |
EN61347, GB19510 |
|
|
電磁兼容 |
EN55015, EN61000-3-2 |
|
|
EMC抗擾度 |
EN61000-4-2, 3, 4, 5, 6, 8, 11; EN61547 |
|
|
絕緣阻抗 |
5M? |
|
|
其他 |
工作溫度 |
ta:-20-50℃ |
|
儲存溫度、度 |
-40℃~85℃, 20-90%RH |
|
|
tc |
70 ℃ @230VAC, full load |
|
|
壽命 |
50,000h@tc:70℃ |
|
|
質保 |
5 Years |
|
|
開關周期 |
>25,000 times |
|
|
材質 |
PC |
|
|
尺寸 |
135*36*25mm (L*W*H) |
|
|
包裝尺寸(重量) |
凈重:---g±5%/PCS; 80PCS/Carton; --kg±5%/箱; 外箱尺寸: 456*342*162cm(長*寬*高) |
|
-
