220-240VAC 250mA DALI總線電源DALI-130
輸入電壓：220-240V AC
輸入頻率：50/60Hz
輸出電壓：16V+5%
輸出電流：250毫安
輸出功率：4W
產品尺寸：111*35*67mm（長*寬*高）
產品型號：DALI-130（102200271101）
- 產品詳細
- 需求訂購
- 規格書下載
- 認證下載

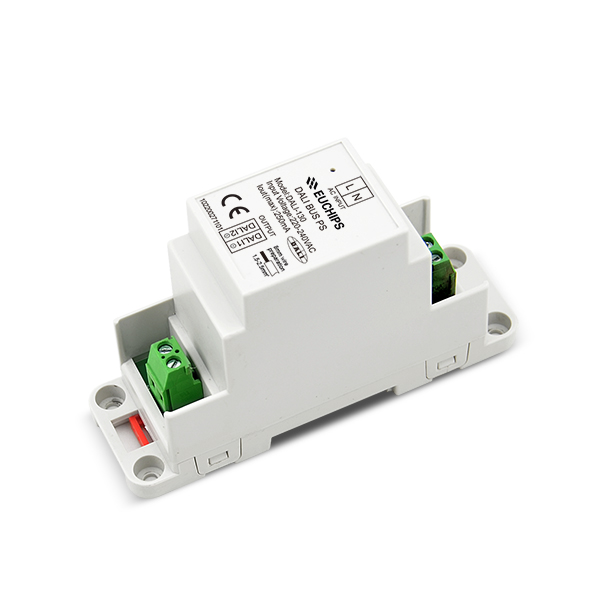

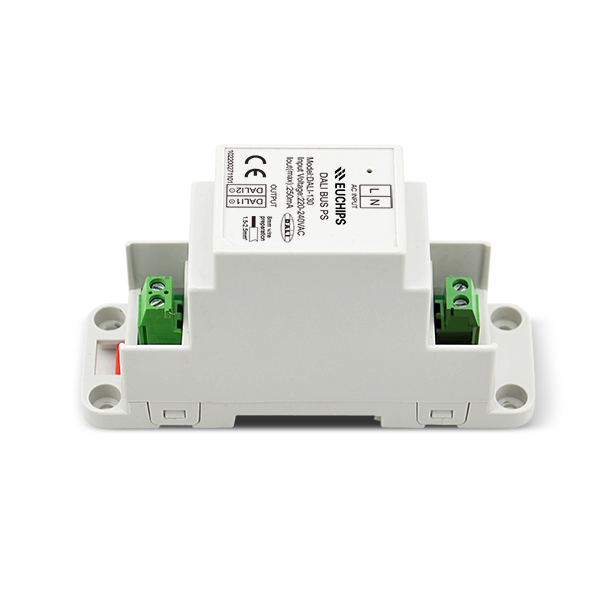

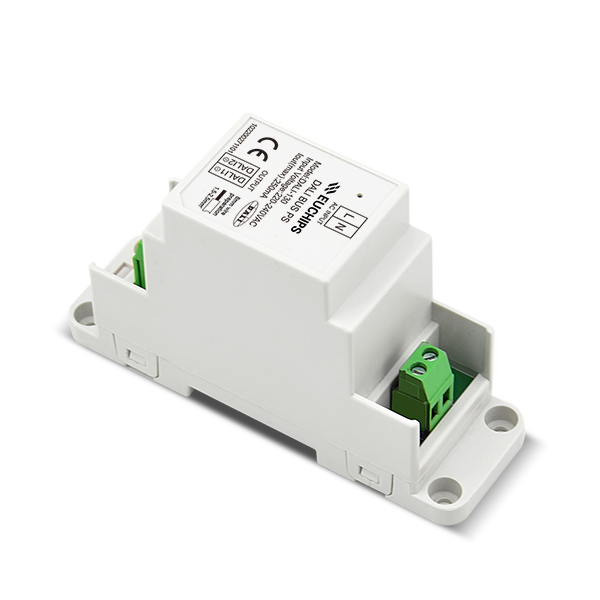

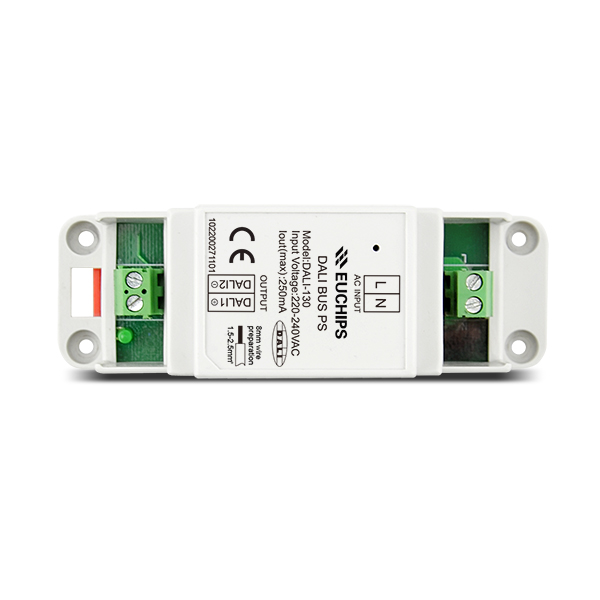

DALI總線電源（DALI Bus）-DALI-130 產品詳情
DALI總線電源DALI Bus產品特性：
●符合DALI 協議 IEC62386●輸出電流最大250mA
●安裝在配電箱內，支持導軌式和螺絲固定兩種安裝方式
●支持過流保護功能
●具有LED指示燈狀態指示
DALI總線電源DALI Bus技術參數
輸入電壓：220-240V AC
輸入頻率：50/60Hz
輸出電壓：16V+5%
輸出電流：250毫安
輸出功率：4W
產品尺寸：111*35*67 毫米（長*寬*高）
包裝尺寸/箱：長354*寬234*高232(毫米)
數量/箱：60Pcs
凈重：71克
毛重：105克
工作溫度：-20℃~+50℃
推薦線徑：1.5-2.5mm 2

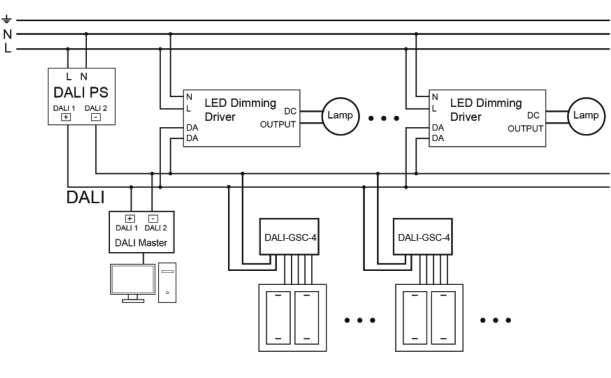

接線圖：
注意事項
●當回路中同時用到DALI-130與DALI主控時，需確保DALI信號的極性連接一致。
●每個獨立的DALI 回路電流不得超過250mA，每個回路的電源和控制器數量不得超過64個。
●通常，每個DALI電源或控制器消耗電流為2 mA，64個電源或控制器總共消耗128mA，剩余部分給不帶內置電源的DALI控制器（包括DALI 面板，DALI分組/場景控制器）供電。
●DALI信號的最大傳輸距離不超過300米，并且壓降不能超過2V，與信號線材質，截面積，溫度有關，建議參考下表：
|
材質 |
截面積/mm2 |
最大傳輸距離/m |
材質 |
截面積/mm2 |
最大傳輸距離/m |
||||
|
25℃ |
50℃ |
75℃ |
25℃ |
50℃ |
75℃ |
||||
|
銅 |
0.14 |
31 |
28 |
26 |
鋁 |
0.14 |
19 |
17 |
16 |
|
0.50 |
112 |
102 |
93 |
0.50 |
68 |
62 |
57 |
||
|
0.75 |
168 |
153 |
140 |
0.75 |
102 |
93 |
86 |
||
|
1.00 |
224 |
204 |
187 |
1.00 |
136 |
125 |
115 |
||
|
1.50 |
300 |
300 |
281 |
1.50 |
205 |
187 |
172 |
||
|
2.00 |
300 |
300 |
300 |
2.00 |
273 |
250 |
230 |
||
|
2.50 |
300 |
300 |
300 |
2.50 |
300 |
300 |
280 |
||
-
