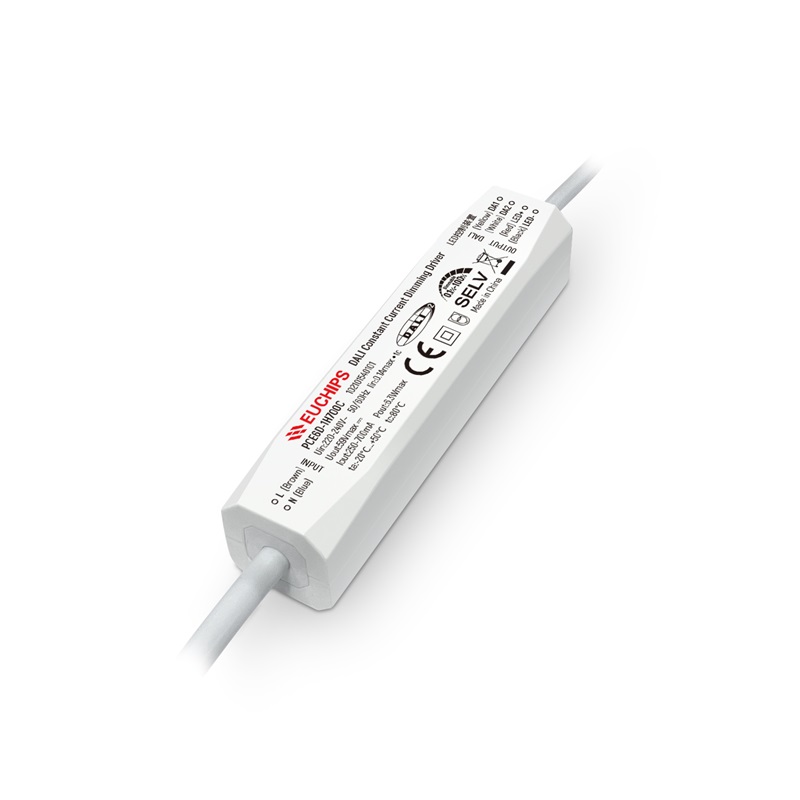

6W 700mA DALI調光LED恒流驅動器PCE6D-1H700C
輸入電壓：220-240VAC
輸出電流：250-700mA
輸出電壓：2-25VDC
輸出功率：6W
頻率：50/60Hz
效率(典型)：72%
產品型號：PCE6D-1H700C
- 產品詳細
- 需求訂購
- 規格書下載
- 認證下載
概述:
PCE6D-1H700C是一款恒流輸出DALI調光驅動器，符合DALI標準協議IEC62386。
輸出電流范圍250-700mA可供選擇，電流可以通過DALI軟件調節。調光平滑、無閃爍。
產品特點:
●遵循DALI協議標準 IEC62386-207 Ed2.0
●高電壓輸入：220-240V
●效率高達 72%
●短路保護，過載保護
●適用于LED室內燈具，如筒燈射燈等
技術參數
|
型號 |
PCE6D-1H700C |
|
|
輸入 |
效率 |
≥72%@230VAC, 滿載 |
|
電壓范圍 |
220VAC-240VAC |
|
|
頻率 |
50/60Hz |
|
|
電流 |
0.1Amax@230VAC |
|
|
功率因數 |
≥0.5@230VAC, 滿載 |
|
|
THD |
-- |
|
|
浪涌電流 |
Cold start,15A@230VAC 14us |
|
|
待機功耗 |
≤0.5W |
|
|
空載功耗 |
≤0.5W |
|
|
啟動延時 |
≤0.75s, at230Vac (光線開始亮起) |
|
|
輸出 |
電流范圍 (mA) |
250mA-700mA |
|
電壓范圍 (VDC) |
2-25V |
|
|
功率(W) |
6.3W |
|
|
通道 |
1 |
|
|
電流精度 |
±5% |
|
|
紋波電流 |
<3% |
|
|
空載輸出電壓 |
59VDC max |
|
|
功能 |
調光方式 |
DALI 2.0 |
|
調光范圍 |
0.1%-100% |
|
|
調光曲線類型 |
對數曲線 |
|
|
頻閃 |
無頻閃 |
|
|
保護 |
過載 |
電流下降，排除故障輸出正常 |
|
短路 |
短路無輸出，排除故障輸出正常 |
|
|
安全 & 電磁兼容 |
雷擊浪涌 |
L-N: 1KV |
|
耐壓 |
I/P-O/P: 3750Vac/1min/<5mA O/P-DIM( Signal port ):1500Vac/1min/<5mA |
|
|
安全標準 |
EN61347, GB19510 |
|
|
電磁兼容 |
EN55015, EN61000-3-2 |
|
|
EMC抗擾度 |
EN61000-4-2, 3, 4, 5, 6, 8, 11; EN61547 |
|
|
絕緣阻抗 |
5M? |
|
|
Others |
工作溫度 |
-20℃~50℃ |
|
儲存溫度、濕度 |
-40℃~85℃, 20-90%RH |
|
|
tc |
80℃ |
|
|
材質 |
PC |
|
|
防水等級 |
IP20 |
|
|
壽命 |
50,000h@tc:80℃ |
|
|
質保 |
5 Years |
|
|
開關周期 |
>25,000 times |
|
|
包裝尺寸(重量) |
凈重:xxg±5%/PCS; xxPCS/Carton; xxkg±5%/箱; 外箱尺寸: xxx*xxx*xxxcm(長*寬*高) |
|
|
尺寸 |
84*20*20mm（L*W*H） |
注意事項
1、本產品請由具有專業資格的人員進行調試安裝。2、本產品不能防水，需避免日曬雨淋，如安裝在戶外，請用防水箱。
3、良好的散熱條件會延長產品的使用壽命，請把產品安裝在通風良好的環境。
4、請檢查使用的LED電源輸出電壓電流，是否符合產品要求。
5、出于安全考慮，推薦輸入和輸出（信號端除外）用0.2-0.75mm2 PVC或橡膠線纜，并確保接線牢固，以免電線過熱或接觸不良觸發事故。
6、通電調試前，應確保所有接線正確，以避免因接線錯誤而導致燈具損壞。
7、如果發生故障，請勿私自維修；如果有疑問，請聯系供應商。
-
