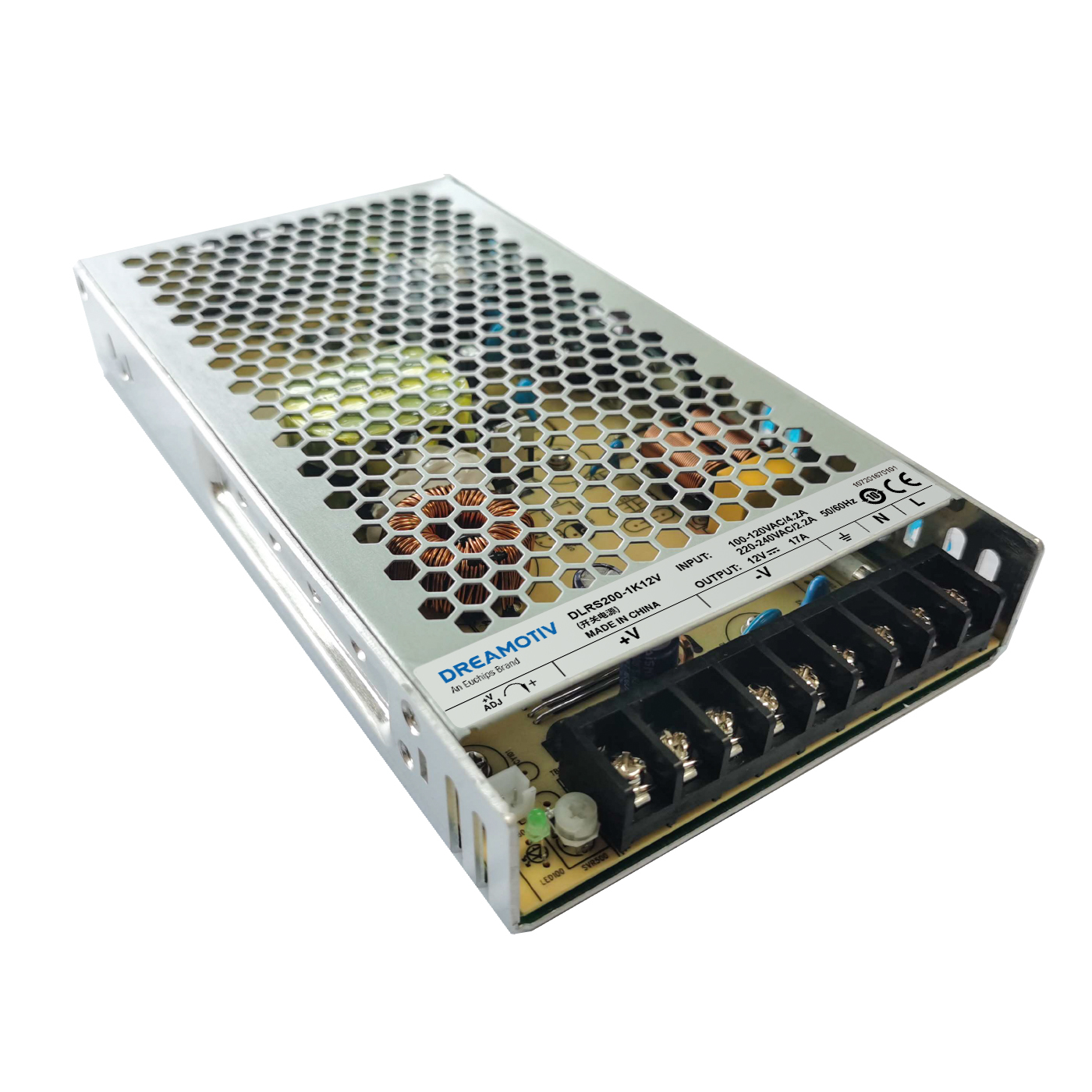

DLRS200-1K12V是一款200W單組輸出金屬機殼式電源。該系列電源具有全球通用輸入電壓范圍、交直流兩用、高性價比、低功耗、高效率、高可靠性、安全隔離等特點。產品安全可靠， EMC性能好，為各種工業電源提供了一個高性價比的解決方案。
產品特點
·全范圍交流輸入，交直流兩用（85-264VAC/120-373VDC）
·可承受300vac浪涌輸入5秒
·低功耗，高效率
·體積小，超低高度30mm
·工作溫度范圍：-30℃~+70℃
·輸出短路/過電流/過電壓保護
·符合IEC/EN/UL62368、EN60335、GB4943認證標準
·滿足5000m海拔應用
·低紋波噪聲，低功耗，高效率
·過電壓等級Ⅲ
技術參數
|
型號 |
DLRS200-1K12V |
||||
|
輸入 |
效率
|
>87%@230VAC, 滿載 |
|||
|
電壓 |
VAC：85-264V |
VDC：120-373V |
|||
|
電壓頻率 |
47/63Hz |
||||
|
電流 |
4.2Amax@115VAC |
2.2Amax@230VAC |
|||
|
浪涌電流 |
冷啟動60A@230VAC |
||||
|
漏電流 |
0.75mA@240VAC |
||||
|
輸出 |
電流/電壓/功率 |
17A/12VDC/204W |
|||
|
輸出電壓調節范圍 |
10.2~13.8V
|
||||
|
常溫下最大容性負載 |
4000 |
||||
|
波紋 |
150mVp-p |
||||
|
通道 |
1 |
||||
|
電流精度 |
±1% |
||||
|
線性調節率 |
額定負載 |
±0.5% |
|||
|
負載調節率 |
0-100%負載 |
±0.5% |
|||
|
溫度漂移系數 |
±0.03% |
||||
|
待機功耗 |
0.3W |
||||
|
啟動延時 |
1500ms max, at115Vac |
1500ms max, at230Vac |
|||
|
上升時間 |
50ms max, at115Vac |
50ms max, at230Vac |
|||
|
熱插拔 |
不支持 |
||||
|
保護 |
短路 |
打嗝，去除故障后可恢復 |
|||
|
過流 |
110~160%Io，自恢復 |
||||
|
過壓 |
負載0.1A,保護電壓范圍13.8V~17V,保護時關斷輸出電壓，待電源內余電放盡后可重啟恢復 |
||||
|
電(EM磁I干) 擾 |
傳導騷擾 |
CISPR32 EN55032 CLASS B |
|||
|
輻射騷擾 |
CISPR32 EN55032 CLASS B / |
||||
|
諧波電流 |
IEC/EN61000-3-2 CLASS A |
||||
|
電磁敏感度 |
靜電放電 |
IEC/EN61000-4-2 Contact 6Kv/Air 8KV |
Perf.Criteria A |
||
|
輻射抗擾度 |
IEC/EN61000-4-3 10V/m |
Perf.Criteria A |
|||
|
脈沖群抗擾度 |
IEC/EN61000-4-4 2KV |
Perf.Criteria A |
|||
|
浪涌抗擾度 |
IEC/EN61000-4-5 Line to line 2KV/line to ground 4kV |
Perf.Criteria A |
|||
|
傳導騷擾抗擾度 |
IEC/EN61000-4-6 10 Vr.m.s |
Perf.Criteria A |
|||
|
電壓暫降、跌落和短時中斷抗擾度 |
IEC/EN61000-4-11 0%,70% |
Perf.Criteria B
|
|||
|
安規測試 |
隔離電壓（1分鐘，漏電流＜10mA） |
輸入-輸出＞3000VAC,輸入-地＞2000VAC，輸出-地＞125VAC |
|||
|
絕緣阻抗（500VDC/25℃/70%RH） |
輸入-輸出,輸入-地，輸出-地＞100M Ohms. |
||||
|
其它 |
工作溫度 |
-30 ~+70℃額線圖，具體參考溫度降曲線圖 |
|||
|
儲存溫度、濕度 |
10~95%RH,無結露環境，-40~+85℃ |
||||
|
tc |
90℃ |
||||
|
材質 |
金屬 |
||||
|
防水等級 |
IP20 |
||||
|
MTBF |
＞400K hrs. MIL-HDBK-217(25℃) |
||||
|
開關頻率 |
65K Hz |
||||
|
尺寸 |
215*115*30mm(長*寬*高) |
||||
