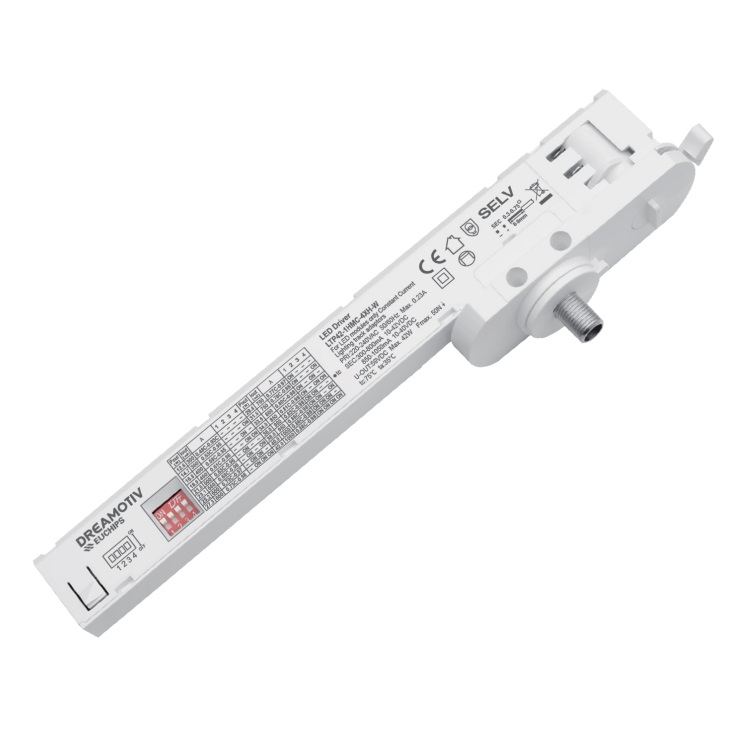

42W 300-1050mA 非調光LED恒流驅動器LTP42-1HMC-4XH-W/B/G
輸入電壓：220-240VAC
輸出電流：300-1050mA
輸出電壓：10-42VDC
電流精度：±5%
頻率：50/60Hz
效率(典型)：89%
型號：LTP42-1HMC-4XH-W/B/G
- 產品詳細
- 需求訂購
- 規格書下載
- 認證下載
產品特點
·外殼由COVESTRO的V0阻燃PC材料制成
·體積小，重量輕。適用燈具范圍廣
·2級LED驅動器，安全特低電壓（LVLE）
·創新的熱管理技術智能保護LED驅動器的壽命
·過熱、過載、短路保護和自動恢復
·壽命長達50000小時
·5年保修(AiSHi 電容)
技術參數
|
型號 |
LTP42-1HMC-4XH-W LTP42-1HMC-4XH-B LTP42-1HMC-4XH-G |
||||
|
輸入 |
效率 |
≥89%@230VAC，滿載 |
|||
|
額定輸入電壓 |
220VAC-240VAC |
||||
|
輸入電壓范圍 |
198-264 VAC |
||||
|
直流輸入電壓范圍 |
180 -280VDC |
||||
|
頻率 |
50/60Hz |
||||
|
過電壓保護 |
320VAC下48小時，380VAC下2小時 |
||||
|
功率 |
≤47.2W (230VAC, 滿載) |
||||
|
PF |
≥0.95 (230VAC, 滿載) |
||||
|
THD |
≤10% (230VAC, 滿載) |
||||
|
輸入電流 |
≤0.23A (230VAC, 滿載) |
||||
|
空載功耗 |
≤0.5W @230VAC |
||||
|
浪涌電流 |
≤9.5A/16us (230VAC，滿載) |
||||
|
10A斷路器接線數 16A斷路器接線數 20A斷路器接線數 |
21pcs/類型 A ;33pcs/類型 B ;53pcs/類型 C@230Vac 33pcs/類型 A ;53pcs/類型 B ;84pcs/類型 C@230Vac 41pcs/類型 A ;66pcs/類型 B ;105pcs/類型 C@230Vac |
||||
|
|
|
300mA/10-42V/3.00-12.60W |
350mA/10-42V/3.50-14.70W |
400mA/10-42V/4.00-16.80W |
450mA/10-42V/4.50-18.90W |
|
|
電流(mA)/電壓 (VDC) |
500mA/10-42VV/5.00-21.00W |
550mA/10-42V/5.50-23.10W |
600mA/10-42V/6.00-25.20W |
650mA/10-42V/6.50-27.30W |
|
|
功率(W) |
700mA/10-42V/7.00-29.40W |
750mA/10-42V/7.50-31.50W |
800mA/10-42V/8.00-33.60W |
850mA/10-40V/8.50-34.00W |
|
|
|
900mA/10-40V/9.00-36.00W |
950mA/10-40V/9.50-38.00W |
1000mA/10-40V/10.00-40.00W |
1050mA/10-40V/10.50-42.00W |
|
輸出 |
空載電壓 |
59VDC Max. |
|||
|
紋波電流(< 120 Hz) |
±3% (Imax-Imin)/(Imax+Imin) |
||||
|
|
PstLM |
≤1 |
|||
|
|
SVM |
≤0.4 |
|||
|
|
電流精度 |
±5% |
|||
|
|
啟動延時 |
≤0.5S (230VAC，滿載) |
|||
|
保護 |
短路保護 |
自動恢復 |
|||
|
過載保護 |
自動恢復 |
||||
|
空載保護 |
自動恢復 |
||||
|
絕緣電壓 |
3000V 5mA 60S 之間 P-S |
||||
|
絕緣電阻 |
>100M ohm @ 500VDC |
||||
|
漏電流 |
< 700μA, I/P to O/P @230V input |
||||
|
標準 |
安全標準 |
EN61347-1:2015/A1:2021; EN61347-2-13:2014/A1:2017; EN62384:2006/A1:2009; AS 61347.2.13:2018; AS/NZS61347.1:2016; BS EN61347-1:2015/A1:2021; BS EN61347-2-13:2014/A1:2017; IEC 61347-1-1:2015+A1:2017; IEC 61347-13:2014+A1:2016; |
|
EMC標準 |
AS/NZS CISPR 15:2011；AS CISPR 15:2017 ;BS EN IEC 55015:2019+A11:2020;EN 61547:2009； BS EN IEC 61000-3-2:2019; BS EN IEC 61000-3-3:2013+A1:2019; |
|
|
性能標準 |
EN62384 |
|
|
浪涌 |
L-N/2KV |
|
|
環境 |
工作溫度 |
-25…+35℃ |
|
儲存溫度 |
-25….+75℃ |
|
|
外殼溫度 |
75℃ |
|
|
??度 |
10%. 90%RH |
|
|
大氣壓強 |
86-108KPa |
|
|
安裝 |
連接方式 |
推入式端子 |
|
安裝方式 |
獨立式 |
|
|
輸出線徑 |
0.3-0.752 |
|
|
尺寸 |
212.7*31.9*36.4mm (L*W* H) |
|
|
其他 |
RoHS |
遵守 2011/65/EU |
|
壽命 |
50000h tc=75℃ 75000h Tc=70℃ 100000h Tc=65℃ |
|
|
質保 |
5yearsF.R. <10000ppm |
|
|
備注 |
1. 所有參數無特別說明，均在輸入電壓230VAC/50Hz和25℃的環境溫度下測得。 2. LED 電源作為整燈中的一個零部件與終端設備結合使用，因EMC 性能受LED燈具以及走線的影響,終端設備制造商需對整套裝置重新進行EMC確認。 |
|
-
