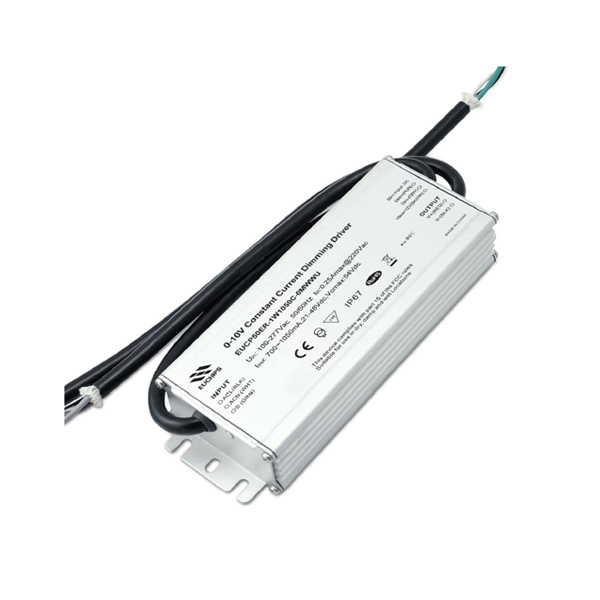

50W 700-2100mA恒流調光電源 防水
輸入電壓：100-277VAC
輸出電流：700-2100mA
輸出電壓：14-71VDC
輸出功率：50W
調光方式：0-10V/PWM/Time/DALI
功率因數：>0.9
THD：<15%
保護：輸入欠壓/輸入過壓/輸出過壓/短路/過溫保護
保修：7年
產品型號：EUCP50XY-1WxxxxC-0MWWZ
- 產品詳細
- 需求訂購
- 下載中心
50W 700-2100mA恒流調光電源 防水電源產品詳情
概述
EUCP50XY-1WxxxxC-0MWWZ系列電源是恒流輸出的led戶外電源，抗浪涌等級高，防護等級為IP67，適用于戶外，用戶可根據自己的需求選擇相應的型號，并且可以通過NFC調節輸出的電流值。
產品特征
● 電源電壓: 100-277VAC 或 141-391VDC
● 10kV浪涌等級
● - 60℃低溫啟動（可選擇）
● 100,000小時的壽命@ Tc=75C
● 7 年保修 @ Tc<=80C
● AirsetTM NFC編程
● 電流輸出精度+/-2% (可編程模型)
● 0-10V/PWM/DALI 可調光(取決于型號)
● 調滅后待機功耗0.5W(取決于型號)
● 電源控制器與風扇的輔助電源為12V 300mA （取決于型號）
● 輸入過壓保護(可選擇)
● 安全依據EN 61347-1, 61347-2-3,61347-2-13, 62384
● 應用 :LED燈帶、景觀燈、工礦燈、路燈、泛光燈
型號清單
|
型號 |
輸入電壓范圍 |
輸出功率 |
輸出電壓 |
全功率下可設定的最小電流值 |
全功率下可設定的最大電流值 |
認證 |
|
EUCP50XY-1W1050C-0MWWZ |
100-277VAC |
50W |
29-71VDC |
700mA |
1050mA |
UL/FCC/CB/ENEC/CCC |
|
EUCP50XY-1W1400C-0MWWZ |
100-277VAC |
50W |
21-48VDC |
1050mA |
1400mA |
UL/FCC/CB/ENEC/CCC |
|
EUCP50XY-1W2100C-0MWWZ |
100-277VAC |
50W |
14-36VDC |
1400mA |
2100mA |
UL/FCC/CB/ENEC/CCC |
|
XY= |
調光方式 |
可編程 |
12V輔助電源 |
關滅功能 |
|
Z= |
|
|
NN |
— |
— |
— |
— |
|
U |
UL 線材帶接地線 |
|
AN |
0-10V |
— |
— |
— |
|
S |
VDE 線材/Class I |
|
FR |
Time |
√ |
— |
— |
|
|
|
|
AR |
0-10V/PWM/Time |
√ |
— |
— |
|
|
|
|
ER |
0-10V/PWM/Time |
√ |
√ |
√ |
|
|
|
|
DR |
DALI |
√ |
— |
√ |
|
|
|
產品參數
|
型號 |
EUCP50XY-1WxxxxC-0MWWZ |
|
|
輸出 |
通道 |
1 |
|
電流精度 |
±5%Io |
|
|
紋波電流 |
Ip-p:5%Io max |
|
|
輸出超調 |
10% Io max & LED負載 |
|
|
輸入 |
電壓 |
100VAC – 277VAC |
|
頻率 |
50/60Hz |
|
|
電流 |
0.5Amax@120VAC & 滿載, |
|
|
浪涌電流 |
65A峰值, 持續1.2ms, <0.25A2s@230VAC, 冷啟動 |
|
|
功率因數 |
>0.9@60-100%負載,參考功率因數與負載曲線 |
|
|
THD |
<15%@60-100%負載,參考THD與負載曲線 |
|
|
漏電流 |
1mA max @277VAC 60Hz, UL8750, |
|
|
保護 |
輸入欠壓 |
關閉輸出，電壓恢復正常后自動重啟 |
|
輸入過壓 |
*可選擇: 關機@320VAC |
|
|
輸出過壓 |
120% Vomax, typ. |
|
|
短路 |
故障移除后自恢復 |
|
|
過溫 |
當 Tc≧110±10℃時輸出電流減小; 當 Tc≦70±10℃時自動恢復 |
|
|
其他 |
開機時間 |
1.2s max. |
|
浪涌保護 |
L-N：4kV, L,N-G:10kV, IEC 61000-4-5 |
|
|
輔助電源 (Vaux) |
12V+/-5%, 300mA max |
|
|
工作溫度 |
-40℃～+90℃；10%RH～100%RH |
|
|
存儲溫度 |
-40℃～+85℃； 5%RH～100%RH |
|
|
MTBF |
≥320,000 hours, 75℃外殼溫度 (MIL-HDBK-217F) |
|
|
使用壽命 |
≥100,000 hours, 75℃外殼溫度參考使用壽命與Tc 曲線 |
|
|
外殼溫度 |
90℃ max, 標簽上的Tc點 |
|
|
尺寸 |
5.16x2.66x1.32 inch (本體), 6.22x2.66x1.32 inch (含包裝盒) |
|
|
131.0x67.5x33.5 mm (本體), 158.0x67.5x33.5 mm (含包裝盒) |
||
|
凈重 |
600g |
|
|
包裝 |
20個/箱/17kg, 500x320x315mm |
|
注:
*除非特別注明，所有的測試結果均在 220VAC，25 ℃室溫下測得。
*可選擇標記項目，獲取詳細功能請聯系銷售人員
調光
|
參數 |
最小值 |
標準值 |
最大值 |
|
Vdim 拉電流 |
200uA |
300uA |
450uA |
|
Vdim 允許輸入電壓 |
-20 V |
|
20 V |
|
0-10V 調光范圍 |
10% (Vdim=1V) |
線性 |
100% (Vdim=9~10V) |
|
PWM 調光范圍 |
10% (Duty=10%) |
線性 |
100% (Duty=90-100%) |
|
調滅臨界值 |
|
0.5V or 5% |
0.6V or 6% |
|
起亮臨界值 |
0.6V or 6% |
0.7V or 7% |
|
|
高脈寬 |
3V |
|
10V |
|
低脈寬 |
0V |
|
0.6V |
|
PWM 頻率 |
300Hz |
|
2kHz |
|
外部PWM 控制器灌電流能力 |
300uA |
|
|
|
DA1,DA2 高水平 |
9.5 |
16 |
22.5 |
|
DA1,DA2 低水平 |
-6.5 |
0 |
6.5 |
|
DA1,DA2 電流 |
0 |
|
2mA |
-
0
