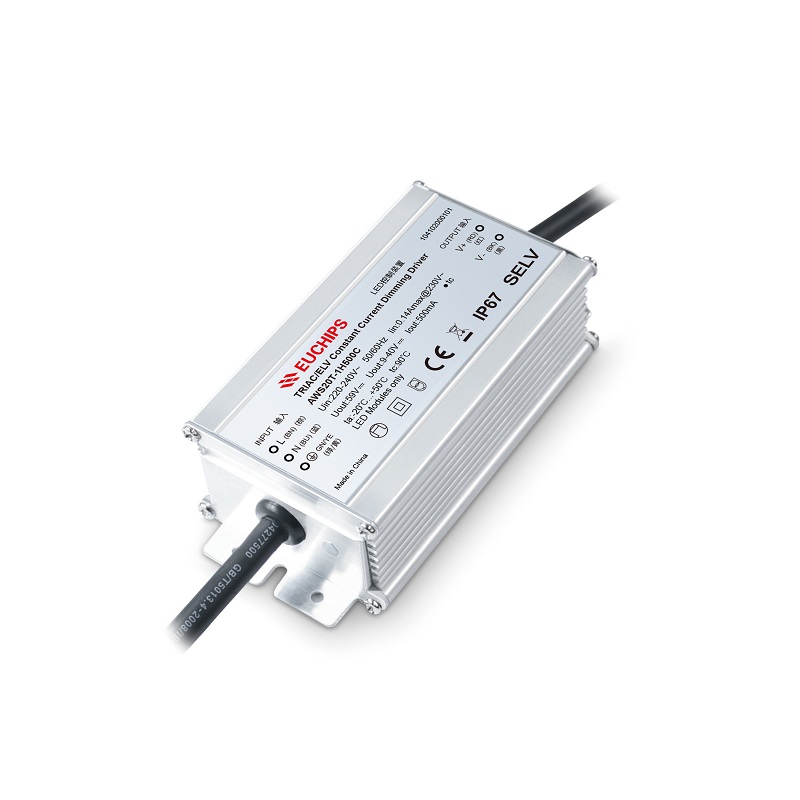

20W 500mA 可控硅恒流調光驅動器AWS20T-1H500C
輸入電壓： 220-240VAC
輸出電流：500mA
輸出電壓：9-40VDC
頻率： 50/60Hz
功率因數(典型)： 0.92
效率(典型)： 79%
型號：AWS20T-1H500C
- 產品詳細
- 需求訂購
- 規格書下載
- 認證下載
產品詳情
產品特點
·單通道恒流輸出，最大輸出電流500mA
·短路、過載、過流保護
·調光范圍3%-100%調光，調光平滑無階梯感無頻閃
·內置PFC芯片，提高能源利用率，減少對電網的污染
·小體積設計，便于安裝狹窄空間內
·壽命50，000小時，5年質保
·防護等級IP67
技術參數
|
產品型號 |
AWS20T-1H500C |
|
|
輸入 |
輸入電壓 |
220VAC-240VAC |
|
頻率范圍 |
50/60Hz |
|
|
輸入電流 |
0.14Amax@230VAC |
|
|
功率因數 |
0.92@230VAC, 滿載 |
|
|
效率 |
79%@230VAC, 滿載 |
|
|
諧波THD |
20%@230VAC, 滿載 |
|
|
空載功耗 |
/ |
|
|
浪涌電流 |
冷啟動, 8.64A@230VAC 360us |
|
|
輸出 |
輸出電壓 |
9-40VDC |
|
空載輸出電壓 |
59VDC |
|
|
輸出電流 |
500mA |
|
|
輸出電流精度 |
±5% |
|
|
輸出功率 |
20W Max. |
|
|
輸出功率范圍 |
0W~20W |
|
|
PstLM |
≤1 |
|
|
SVM |
≤0.4 |
|
|
PWM調光頻率 |
20KHz |
|
|
線性調整率 |
±1% @滿載 |
|
|
負載調整率 |
±3% @滿載 |
|
|
啟動延時 |
≤1s, at230Vac(當燈光開始亮起) |
|
|
功能 |
調光方式 |
可控硅 |
|
調光范圍 |
3%-100% 變暗直至關閉 |
|
|
調光曲線 |
對數 |
|
|
頻閃 |
無頻閃 |
|
|
保護 |
短路保護 |
關閉輸出，排除故障后自恢復 |
|
過壓保護 |
/ |
|
|
過載保護 |
降低電流打嗝保護，排除故障后自恢復 |
|
|
過流保護 |
降低電流打嗝保護，排除故障后自恢復 |
|
|
過溫保護 |
/ |
|
|
安規與 電磁兼容 |
雷擊浪涌 |
L-N:1KV L-PG:3KV N-PG:3KV |
|
耐壓標準 |
I/P-O/P: 3750VAC/1min/5mA I/P-PG:1500Vac/1min/<5mA O/P-PG:500Vac/1min/<5mA |
|
|
安全規范 |
CCC (中國) GB19510.1，GB19510.14 TUV (德國) EN61347-1，EN61347-2-13，EN62493 |
|
|
CB (CB成員國) IEC61347-1，IEC61347-2-13 CE (歐盟) EN61347-1，EN61347-2-13，EN62384 |
||
|
RCM (澳洲) AS 61347-1，AS 61347-2-13 EMEC (歐洲) EN61347-1，EN61347-2-13，EN62384 |
||
|
電磁兼容 |
CCC (中國) GB/T17743，GB17625.1 |
|
|
CE (歐盟) EN55015，EN61000-3-2，EN61000-3-3，EN61547 |
||
|
RCM (澳洲) EN55015，EN61000-3-2，EN61000-3-3，EN61547 |
||
|
EMC抗擾度 |
EN61000-4-2, 3, 4, 5, 6, 8, 11; EN61547 |
|
|
環境 |
工作溫度 |
-20℃~50℃ |
|
儲存溫度 |
-40℃~90℃ |
|
|
儲存??度 |
20-90%RH (無凝露) |
|
|
其他 |
RoHS |
遵守 2011/65/EU |
|
tc |
90℃ |
|
|
材質 |
金屬 |
|
|
防水等級 |
IP67 |
|
|
壽命 |
50,000小時@tc:90℃ |
|
|
質保 |
5年 |
|
|
開關周期 |
25,000次 |
|
|
裸機尺寸 |
115*55*35mm（長*寬*高） |
|
|
包裝尺寸(重量) |
凈重: 348g±5%/PCS; 40PCS/Carton; 14.4kg±5%/箱; 外箱尺寸: 305*264*164mm(長*寬*高) |
|
|
噪音 |
安靜環境下，100cm以外無噪音 |
|
|
備注 |
全部參數無特別說明，均在輸入電壓230VAC/50Hz和25℃的環境溫度下測得。 |
|
-
