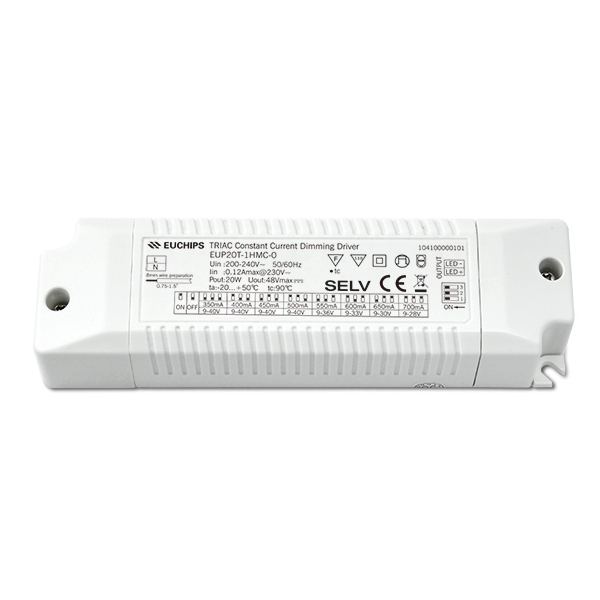

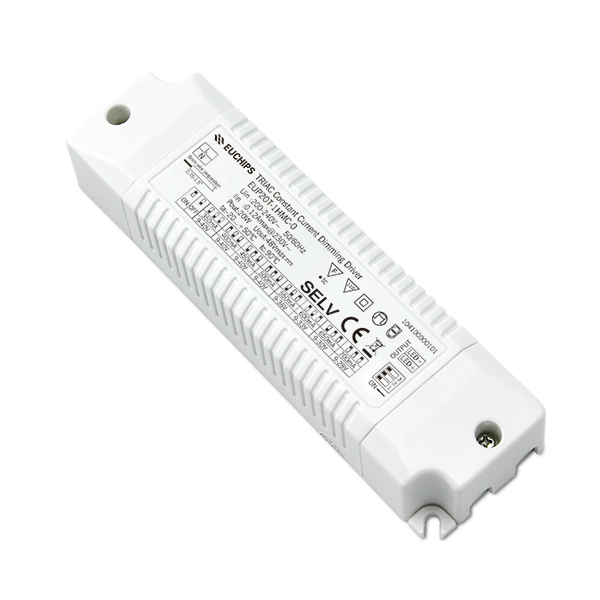

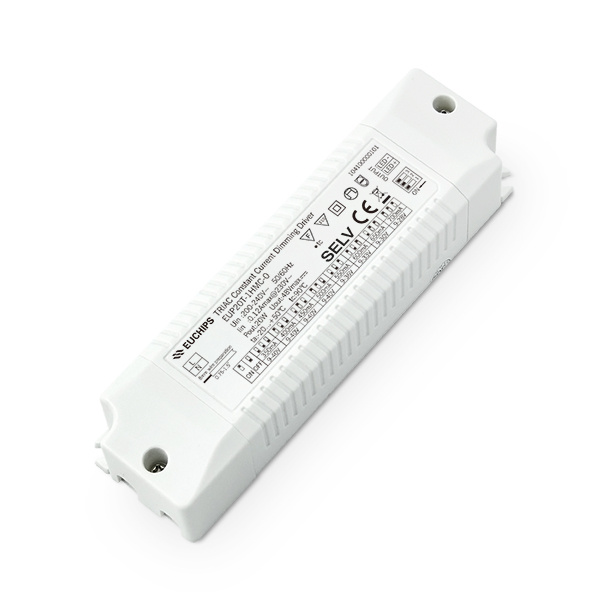

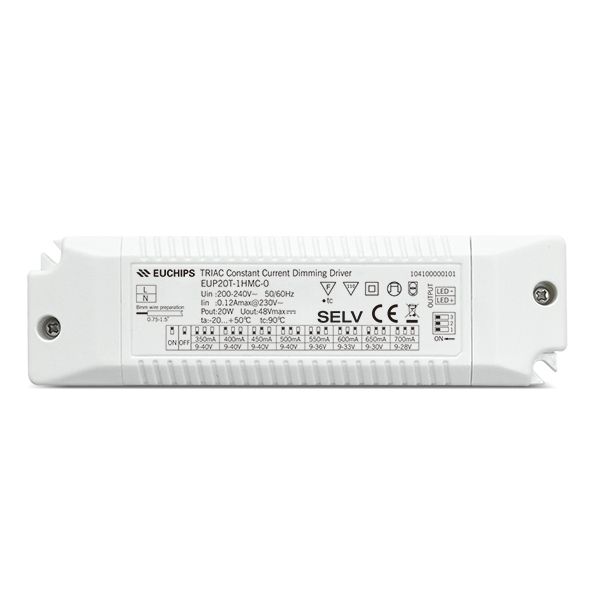

20W 350-700mA 8檔電流TRIAC恒流調光驅動器EUP20T-1HMC-0(104100000101)
輸入電壓: 220-240VAC
輸出電流:350/400/450/500/550/600/650/700mA
輸出電壓:9-40VDC
頻率: 50/60Hz
功率因數(典型): >0.95
效率(典型): 81%
電流:0.12Amax@230VAC
產品型號: EUP20T-1HMC-0
- 產品詳細
- 需求訂購
- 規格書下載
- 認證下載
TRIAC恒流調光驅動器-EUP20T-1HMC-0產品詳情
概述
EUP20T-1HMC-0 是一款可以提供350/400/450/500/550/600/650/700mA 8檔電流的可控硅調光驅動器,輸出電流可以通過DIP撥碼開關簡易設置,這款驅動器支持前沿切相和后沿切相調光器,可以與多品牌系統(飛利浦,ABB,路創,西門子,西蒙,松下,邦奇等)配合使用,調光曲線平滑。
產品特點
●單通道恒流輸出,多級電流可選
●支持前沿/后沿切相調光
●調光電壓范圍:40-240VAC
●內建主動式PFC
●Class 2電源, 全防護塑膠外殼
●調光曲線平滑,無閃爍
●短路保護,過載保護,過溫保護
●適用于LED室內燈具,比如筒燈,射燈,面板燈等
技術參數
|
型號 |
EUP20T-1HMC-0 |
||||
|
輸出 |
電流 |
350mA |
400mA |
450mA |
500mA |
|
電壓 |
9-40VDC |
9-40VDC |
9-40VDC |
9-40VDC |
|
|
功率 |
14W |
16W |
18W |
20W |
|
|
電流 |
550mA |
600mA |
650mA |
700mA |
|
|
電壓 |
9-36VDC |
9-33VDC |
9-30VDC |
9-28VDC |
|
|
功率 |
19.8W |
19.8W |
19.5W |
19.6W |
|
|
電流精度 |
±5% |
||||
|
空載輸出電壓 |
48VDC Max |
||||
|
低頻電流紋波(<120Hz) |
<3% |
||||
|
通道 |
1 |
||||
|
輸入 |
電壓 |
220-240VAC |
|||
|
頻率 |
50/60Hz |
||||
|
電流 |
0.12Amax@230VAC |
||||
|
功率因數 |
>0.95@230VAC,滿載 |
||||
|
效率 |
81%@230VAC,滿載 |
||||
|
浪涌電流 |
冷啟動15A(在50%Ipeak下測試twidth=90us)@230VAC |
||||
|
保護 |
短路保護 |
關斷輸出,移除故障后自恢復 |
|||
|
過載保護 |
超過輸出電壓時, 輸出電流下降, 減輕負載自動恢復 |
||||
|
過溫保護 |
關閉輸出,溫度正常后自動恢復 |
||||
|
功能 |
調光方式 |
前沿/后沿切相調光 |
|||
|
其它 |
尺寸 |
150 *43 *29mm(長*寬*高) |
|||
|
毛重量 |
130克 |
||||
|
工作溫度 |
-20℃ ~ 50℃ |
||||
|
相對濕度 |
|||||
電流選擇表
|
電流 |
DIP-1 |
DIP-2 |
DIP-3 |
|
350mA |
OFF |
OFF |
OFF |
|
400mA |
ON |
OFF |
OFF |
|
450mA |
OFF |
ON |
OFF |
|
500mA |
ON |
ON |
OFF |
|
550mA |
OFF |
OFF |
ON |
|
600mA |
ON |
OFF |
ON |
|
650mA |
OFF |
ON |
ON |
|
700mA |
ON |
ON |
ON |
-
