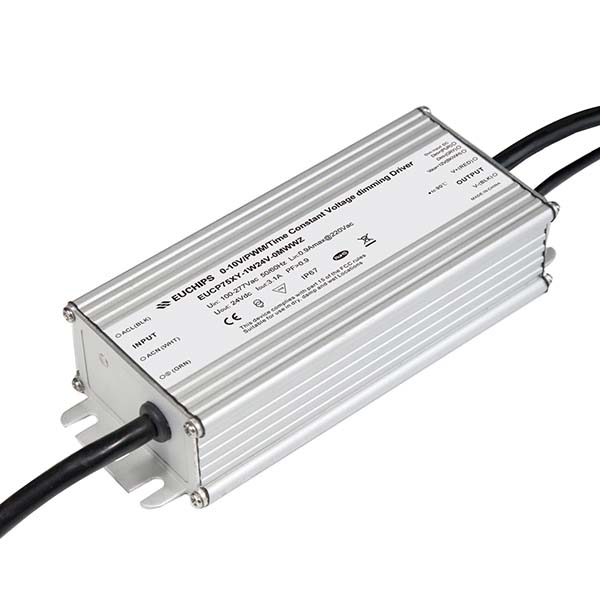

75W 12/24/36/48V 恒壓調光電源

輸入電壓：100-277VAC
輸出電流最大值：1.6-6.5A
輸出電壓：12/24/36/48VDC
輸出功率：75W
調光方式：0-10V/DALI
功率因數：>0.9
THD：<15%
保護：輸入欠壓/輸入過壓/輸出過流/短路/過溫保護
保修：7年
產品型號：EUCP75XY-1WxxV-0MWWZ

加入詢價籃

產品詳細
需求訂購
下載中心

75W 12/24/36/28V 恒壓調光電源產品詳情

概述
EUCP75XY-1WxxV-0MWWZ系列是恒壓模式輸出的75W 12/24/36/48V 恒壓IP67調光電源，抗浪涌等級高，防護等級為IP67，適用于戶外。用戶可根據調光方式和市場需求選擇相應的型號。

產品特性

● 電源電壓: 100-277VAC 或 141-391VDC
● 10kV浪涌等級
● PWM 輸出頻率 >1kHz
● 100,000小時的壽命@ Tc=75C
● 7 年保修 @ Tc<=80C
● 0-10V/PWM/DALI 可調光(取決于型號)
● 調光最小輸出2%
● 調滅后待機功耗0.5W(取決于型號)
● 電源控制器與風扇的輔助電源為12V 300mA （取決于型號）
● 輸入過壓保護(可選擇)
● 安全依據EN 61347-1, 61347-2-3,61347-2-13, 62384
● 應用 :LED燈帶、景觀燈、工礦燈、路燈、泛光燈

型號清單

型號	輸入電壓范圍	輸出功率	輸出電壓	輸出電流最小值	輸出電流最大值	認證
EUCP75XY-1W12V-0MWWZ	100-277VAC	75W	12V	0	6.2A	UL/FCC/CCC/CB/ENEC
EUCP75XY-1W24V-0MWWZ	100-277VAC	75W	24V	0	3.1A	UL/FCC/CCC/CB/ENEC
EUCP75XY-1W36V-0MWWZ	100-277VAC	75W	36V	0	2.1A	UL/FCC/CCC/CB/ENEC
EUCP75XY-1W48V-0MWWZ	100-277VAC	75W	48V	0	1.6A	UL/FCC/CCC/CB/ENEC

XY=	調光方式	可編程	12V輔助電源	關滅功能	Z=
NN	—	—	—	—	U	p 線材帶接地線
AN	0-10V	—	—	√	S	VDE 線材/Class I
EN	0-10V	—	√	√
DN	DALI	—	-	√

技術參數

型號		EUCP75XY-1WxxV-0MWWZ
輸出	通道	1
	電壓精度	±3%
	輸出超調	10% Vo, max.
輸入	電壓	100VAC – 277VAC
	頻率	50/60Hz
	電流	0.8Amax@120VAC & 滿載, 0.4Amax@220VAC & 滿載
	浪涌電流	65A 峰值, 持續1.2ms , <0.25A2s@230VAC, 冷啟動 70A 峰值, 持續1.3ms , <0. 5A2s@277VAC,冷啟動
	效率	＞90%@230VAC,滿載
	功率因數	>0.9@60-100%負載, 參考功率因數與負載曲線
	THD	<15%@60-100%負載,參考THD 與負載曲線
	漏電流	1mA max @277VAC 60Hz, p8750, 0.75mAmax @240VAC 50Hz, IEC61347-1
保護	輸入欠壓	關閉輸出，電壓恢復正常后自動重啟
	輸入過壓	*可選擇: 關機@320VAC
	輸出過流	120% Io, typ.
	短路	故障移除后自恢復
	過溫	當Tc≧105±10℃時，輸出電流減小; 當 Tc≦70±10℃時，自動恢復
其他	開機時間	1.2s max.
	浪涌保護	L-N：4kV, L,N-G:10kV, IEC 61000-4-5
	工作溫度	-40℃～+90 ；10%RH～100%RH
	存儲溫度	-40℃～+85℃； 5%RH～100%RH
	MTBF	≥320,000 hours, 75℃ 外殼溫度 (MIL-HDBK-217F)
	使用壽命	≥100,000 hours, 75℃ 外殼溫度, 參考使用壽命與Tc 曲線
	外殼溫度	90℃ max, 標簽上的Tc點
	尺寸	5.16x2.66x1.32 inch (本體), 6.22x2.66x1.3 inch (含堵頭)
	尺寸	131.0x 67.5 x 33.5 mm (本體), 158.0 x 67.5 x 33.5 mm (含堵頭)
	凈重	650g
	包裝	20個/箱/14.5kg, 500x320x315mm

注:

*除非特別注明，所有的測試結果均在 220VAC，25 ℃室溫下測得。

*可選擇標記項目，獲取詳細功能請聯系銷售人員

調光

參數	最小值	標準值	最大值
Vdim 拉電流	200uA	300uA	450uA
Vdim 允許輸入電壓	-20 V		20 V
0-10V 調光范圍	2% (Vdim=1V)	Linear	100% (Vdim=9~10V)
PWM 調光范圍	2% (Duty=10%)	Linear	100% (Duty=90-100%)
調滅臨界值		0.5V or 5%	0.6V or 6%
起亮臨界值	0.6V or 6%	0.7V or 7%
高脈寬	3V		10V
低脈寬	0V		0.6V
PWM 頻率	300Hz		2kHz
外部PWM 控制器灌電流能力	300uA
DA1,DA2 高電平	9.5	16	22.5
DA1,DA2 低電平	-6.5	0	6.5
DA1,DA2 電流	0		2mA
