一、何為DMX512協議
DMX是Digital MultipleX的縮寫，意為多路數字傳輸。DMX512控制協議是美國舞臺燈光協會(usITT)于1990年發布的燈光控制器與燈具設備進行數據傳輸?shù)墓I(yè)標準，全稱是USITT DMX512(1990)，包括電氣特性、數據協議、數據格式等方面的內容。
二、DMX512工作原理

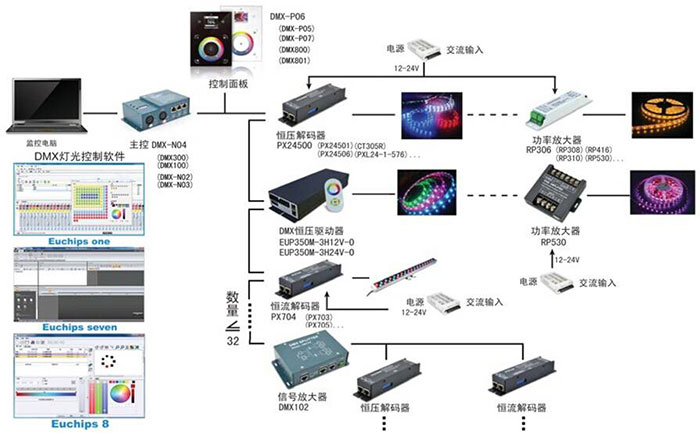

資料發送基于一種8位異步串行協議，帶一個開始位(低電平)和兩個停止位(高電平)，沒有奇偶校驗。因此一個資料幀有11位元。由于每一位的寬度是4us，所以發送一個幀需要44us的時間。如果線路要發送一個連續的數據流，則會產生250000b/s的波特率，或稱250kbps。8位字對于每個調光器允許以0到255的范圍來發送256個獨立級別。(下圖為歐切斯DMX512系列產品接線圖)
三、DMX512基本知識
DMX512信號的通用插頭為卡儂頭XLR其中多為3PIN，3個腳的定義分別為PIN1:GND;PIN2:DATA-(B);PIN3:DATA+(A).
DMX512輸出的信號傳輸方式為：RS485差分信號傳輸，有效的保證了其信號的可靠性，及遠距離的傳輸，一般可以在200米內正常通信。
RS485傳輸大部分只支持每段上最多32個單元負載(及DMX燈具)如同項目使用燈具超出32個，需串接信號放大器，來驅動其余32個以內燈具。
DMX燈具有自己獨立的ID及地址碼，他的設定通常有兩種模式。1：燈具自身帶地址編碼功能，可以通過按鍵或者撥碼開關實現對燈具地址碼的編寫;2：燈具依靠外部寫碼器實現對燈具的地址碼編寫。
四、歐切斯的DMX512產品

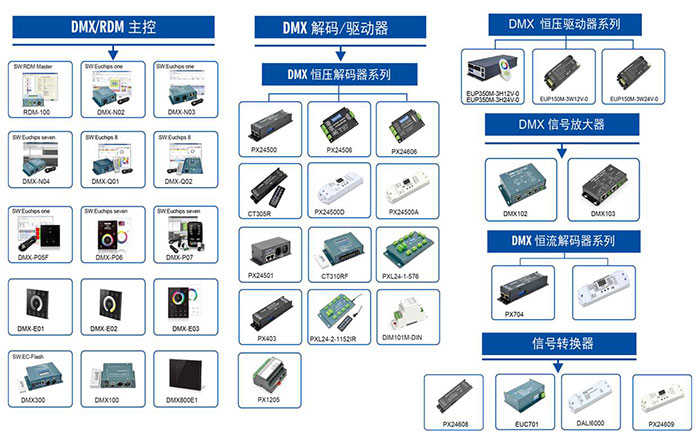

歐切斯的DMX512產品分為DMX/RDM主控系列、DMX恒壓解碼器系列、恒流解碼器系列和DMX恒壓調光驅動系列以及信號放大器系列和信號轉換器系列。各個系列下產品功能強大，類型豐富，可以調光多種解決方案，達到實現不同的調光效果。
應用效果和場合：

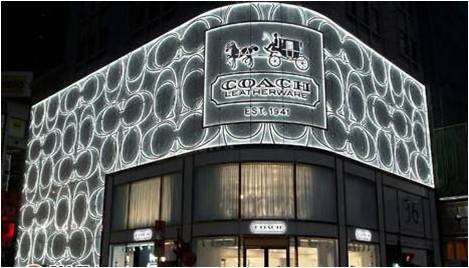

(1) 常亮，定時變化不同亮度。(案例：COACH專賣店，應用產品：DMX-P06、PX24600)
(2) 波浪形變化，色彩變化絢爛。(案例：希爾頓酒店,應用產品：DMX-E03、PX24500)

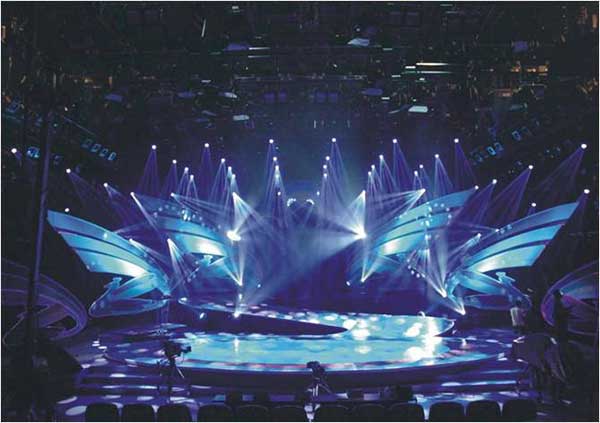

(3) 連續變化(晚會舞臺，明星演唱會)
