傳統的模擬調光設計簡單且成本相對較低，但是對于需要穩定的色溫、和精準的調光控制效果的場合并不適用。pwm調光是一種簡單的數字調光方式，在色溫控制上效果較好。

　　在一些應用中，色彩的準確度要求較高，如高檔酒店、會所或商場等，色彩的精準度非常重要。我們都知道led燈可以提供精準的色彩。LED顏色可隨著混合紅、藍、綠、黃、白等各色而異;當多種色彩混合時，亮度必須調整。因?yàn)槊款wLED晶體只能發出單色光，所以想創造出其他色彩，可運用紅、綠、藍三原色的LED燈混合，只要切換紅、綠、藍LED頻道，即可產生七種基本色彩(紅、綠、藍、黃、紫、淺綠、白)。如果需要實現更加豐富的顏色，就要pwm調光控制三原色的LED燈光亮度，三原色亮度值不同，就能產生不同的色彩，包括調整各LED頻道的亮度，并控制通過各LED串的電流調控明暗。改變LED白光燈的色溫時，通常調整紅色與白色的LED串即可。

　　調整LED明暗共有兩種基本方式：類比(Analog)與pwm調光。兩者都是藉由安裝開關模式或線性LED驅動器，控制通過LED串的平均電流，以改變LED的亮度。

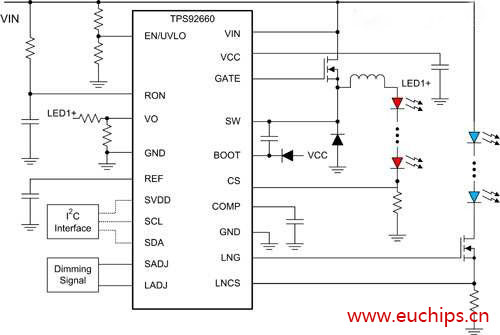

　　圖1為雙串LED驅動器，其中包括一個降壓切換器與一個線性穩壓器。兩個LED串均可選擇類比或PWM，兩者各有優缺點，多數應用是依據混色表現需求選擇調整方式。

　　LED pwm調光的頻率通常高于200Hz，肉眼無法察覺。許多LED驅動器晶片均具備PWM調光輸入接腳，可接收微控制器(MCU)產生的PWM調光輸入訊號。通常只有PWM調光訊號變?nèi)鯐r(shí)，驅動器晶片才會關閉金屬氧化物半導體場效電晶體(MOSFET)驅動器;等到訊號轉強，MOSFET驅動器又會開啟;此外，內部線路在PWM調光循環關閉時仍繼續運作，避免晶片必須重新啟動，造成PWM調光上升緣延遲。

　　在開關模式LED驅動器中，電容通常會放在LED串之中，過濾高頻率切換雜訊，亦可減緩PWM調光LED電流的升降緣。因此，高頻率低循環PWM調光應用必須移除電容。圖3呈現LED降壓穩壓器無輸出電容的PWM調光波形。
