Z643TC氣動陶瓷單閥板閘閥熱電廠干灰系統倉泵進出料閥；選煤廠重介質管路系統中管道切換閥；礦山、化工等各類有磨損的干灰、渣水等介質的管道的啟閉閥。
產品詳情

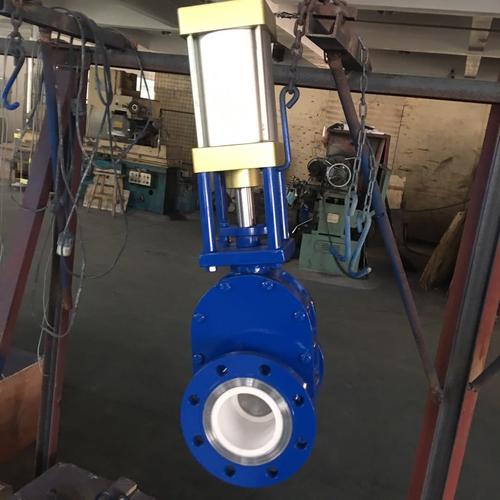

Z643TC氣動陶瓷單閥板閘閥
產品簡介：
Z643TC氣動陶瓷單閥板閘閥又叫平板閘閥，采用法蘭連接形式，根據驅動方式的不同，可分為手動陶瓷單閘板閥、氣動陶瓷單閘板閥；本閥采用結構陶瓷做密封副介質渣道，表面均采用陶瓷制造，密封可靠、整體結構緊湊、硬度高，耐沖蝕、壽命長。使用范圍為熱電廠干灰系統倉泵進出料閥；選煤廠重介質管路系統中管道切換閥；礦山、化工等各類有磨損的干灰、渣水等介質的管道的啟閉閥。
結構特點：
1、閥座采用O 形密封圈密封和施加預緊力的浮動閥座結構，使平板閘閥進出口雙向密封；并且該結構的啟閉力矩僅為普通閥門的1/2，能達到輕松開、關閥門；
2、在全開時，通道平滑為直線，流阻系數極小，無壓力損失，可通毛球清掃管線；
3、采用帶自密封能力的填料結構，無需經常調節，開、關極為輕便，且密封性可靠，填料函處設有輔助密封油脂注入結構，密封性能可靠，真正達到零泄漏；解決了通用閥門填料容易外漏的弊病；
4、陶瓷單閘板閥關閉時能自動卸掉內腔高壓，保證使用安全；
5、采用增韌結構陶瓷密封，密封性能好，機械強度高；
6、可防止固體顆粒對密封面的沖刷、磨損，耐磨性好；
7、單閥座、單向帶壓密封，可有效防止積灰、積渣及卡阻；
8、料口全流通無阻擋物，有吹堵裝置，卡灰、積灰現象少；
9、該閥開關扭距小，使用方便，可實現任意角度安裝。
10、閥門兩側設有清洗孔，清洗方便；
11、底部設有可卸盲板，防止灰渣深沉造成關不到位的現象
主要零部件材料：
|
序號 |
名稱 |
材料 |
序號 |
名稱 |
材料 |
|
1 |
底蓋 |
WCB |
7 |
蓋板 |
WCB |
|
2 |
密封墊片 |
PTPE |
8 |
填料 |
柔性石墨 |
|
3 |
閥體 |
WCB |
9 |
填料壓蓋 |
WCB |
|
4 |
閥座 |
結構陶瓷 |
10 |
支柱 |
20# |
|
5 |
閥板 |
304+結構陶瓷 |
11 |
螺母 |
黃銅 |
|
6 |
閥桿 |
2Cr13 |
12 |
手輪 |
Qt400 |
應用規范：
|
設計與制造 |
JB/T 8691 |
|
|
連接端尺寸 |
結構長度 |
廠商標準 |
|
法蘭尺寸 |
JB/T79.1 |
|
|
檢驗與試驗 |
GB/T JB/T8691 |
|
|
材料 |
碳鋼 |
Gb/T 12229 |
|
標志 |
Gb/T 12220 |
|
|
供貨 |
Gb/T 12252 |
|
主要外形和連接尺寸：
|
DN |
PN(Mpa) |
L |
D |
D1 |
H |
n-Md |
|
50 |
1.0 |
100 |
160 |
125 |
320 |
4-M16 |
|
65 |
100 |
180 |
145 |
345 |
4-M16 |
|
|
80 |
100 |
195 |
160 |
380 |
8-M16 |
|
|
100 |
100 |
210 |
180 |
440 |
8-M16 |
|
|
125 |
100 |
245 |
210 |
465 |
8-M16 |
|
|
150 |
100 |
280 |
240 |
620 |
8-M20 |
