LED調光曲線

調光曲線

調光曲線是調光設備經常要列舉的一項參數，通俗地講，就是一個調光設備在接收到輸入信號之后根據預定函數進行光的輸出，這個函數圖像就是調光曲線。是調光設備重要的參數之一，它會直接影響燈光輸出的效果，是數字化調光設備性能的體現。

1、調光曲線的種類

調光曲線有很多種，有的設備在出廠時會有預置，支持用戶切換不同的曲線。

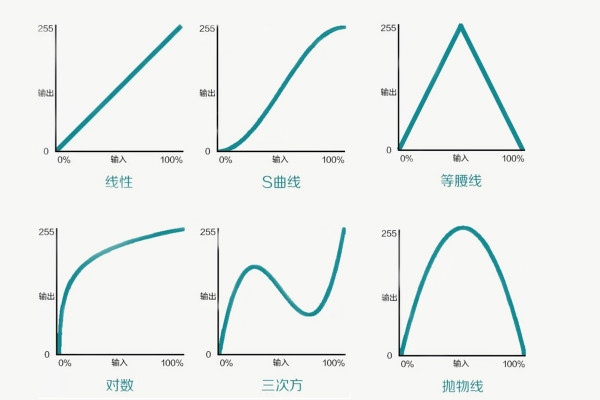

下圖X軸代表輸入，用百分比表示，Y軸代表輸出，用0-255的數值表示。

調光曲線大多都是非常簡單的數學圖形，如常見的函數、正弦、余弦、開方、立方等等。

這些圖形被應用于燈控臺的內置效果中，通過疊加、修改、位移或創建新的曲線，以獲得豐富或獨創的變化效果。

02、調光信號的分類

調光信號可分為：模擬調光與數字調光兩種。

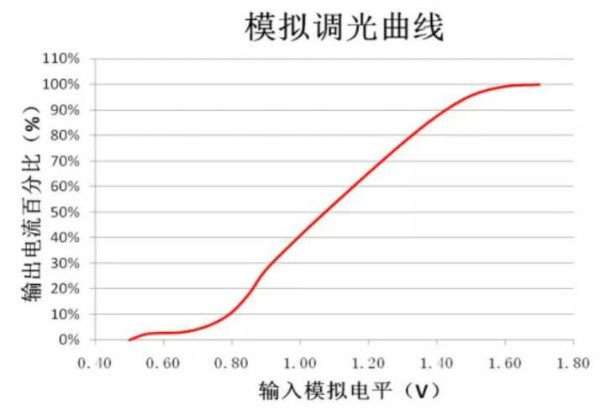

1、模擬調光是根據相應載荷的變化來調制晶體管基極或MOS管柵極的偏置，來實現晶體管或MOS管導通時間的改變，從而實現開關穩壓電源輸出的改變。

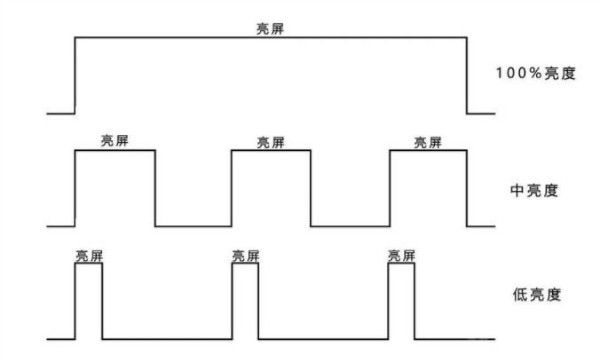

2、PWM調光利用簡單的數字脈沖，反復開關白光LED驅動器的調光技術。調光控制系統只需要提供寬、窄不同的數字式脈沖，即可簡單地實現改變輸出電流，從而調節白光LED的亮度。

03、模擬調光和PWM調光的對比

模擬調光的優勢：

1、避免了調光時所產生的噪聲。

2、有效降低白光LED的能耗。

模擬調光的劣勢：

1、白光LED驅動器始終處于工作模式，電能轉換效率減小，增大了整個系統的能耗。

2、模擬調光精準度不高。

PWM調光的優勢：

1、不會產生LED色譜偏移。

2、有極高的調光精確度。

3、大范圍內調光，不會發生閃爍現象。

4、可以和數字(DALI/DMX 512)控制技術相結合來進行控制。

PWM調光的劣勢：

1、工作頻率低時，人眼會感到閃爍。

2、調光引起的嘯聲，頻率在人耳聽覺的范圍20HZ到20kHz時，會聽到調光引起的嘯聲。

04、PWM+CCR混合調光

隨著技術發展，我們對調光控制要求越來越多，單個傳統模擬調光或PWM調光無法滿足當前市場要求，但PWM與模擬調光CCR的整合模式卻是一個很好的選擇。以歐切斯PWM+CCR調光電源為例：

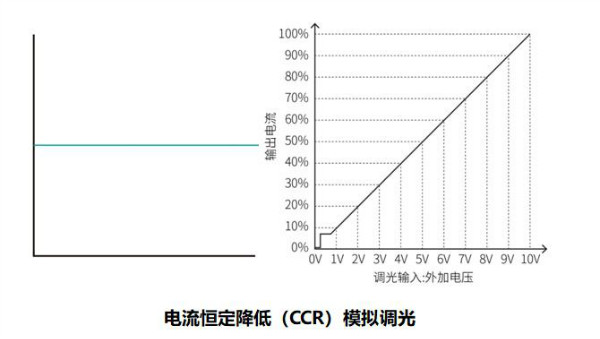

CCR調光

以電流恒定降低（CCR）方式調光，CCR保持光源有連續的電流，通過減小電流幅值來實現調光。

1、CCR調光方式更高效簡單，它所需的驅動設備更簡單更便宜。

2、CCR不會產生由高頻開關引起的電磁干擾EMI。

3、CCR允許驅動器放在離光源更遠的地方，這對LED替換光源或?qū)?nèi)部空間有限的緊湊型燈具很有利。

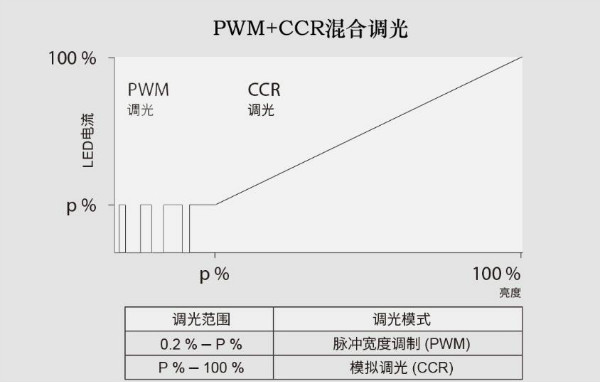

PWM+CCR混合調光

對比單純的模擬調光，調光的范圍向低亮度延伸，應用場景更廣。保留了中高亮度下的調光無閃頻的優勢。

歐切斯LED驅動電源內含MCU調光芯片，能滿足用戶各種調光方式要求。MCU芯片MCU中文名稱單片微型計算機，是將計算機的CPU、RAM、ROM、定時器和多種I/O接口集成在一片芯片上，形成芯片級的計算機，為不同的應用場合做不同組合控制。具有高可靠性、高效率、高功率因數、組合靈活、浪涌保護和其他保護功能。

調光曲線可按用戶的需求定制，調光深度1%，調光范圍1%-100%，更好滿足不同客戶個性化需求。
