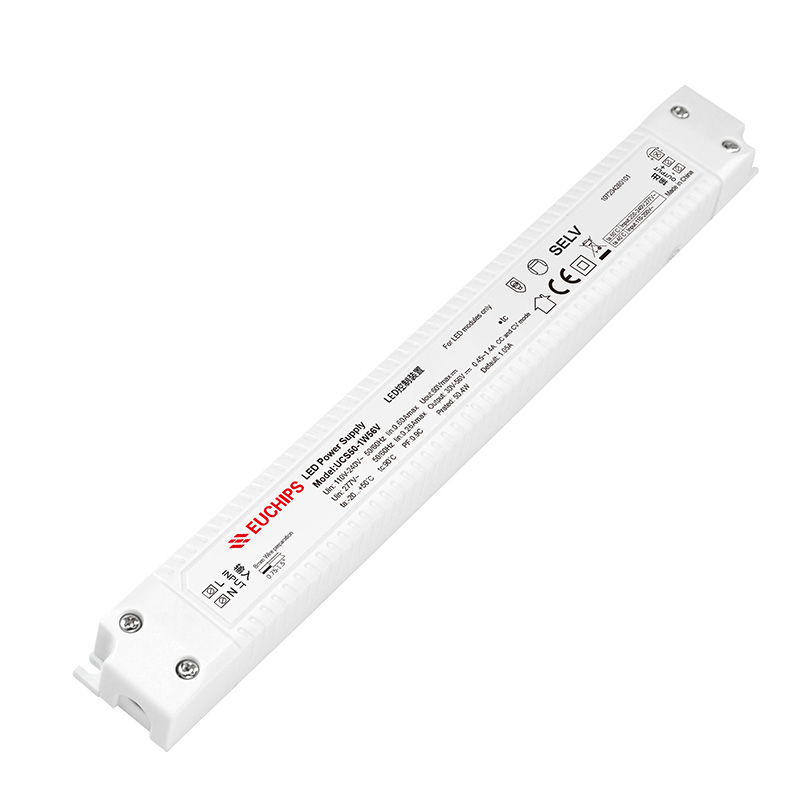

50W 56V 非調光LED恒壓驅動器UCS50-1W56V
輸入電壓：120-277VAC
輸出電流：1.4A
輸出電壓：56VDC
輸出功率：50W
產品型號：UCS50-1W56V
- 產品詳細
- 需求訂購
- 規格書下載
- 認證下載
產品特點
·恒壓+恒流輸出模式
·短路、過流、過載保護，V0級阻燃外殼
·長條形設計，便于安裝狹窄空間內
·壽命50，000小時，5年質保
·100%滿載老化測試
·防護等級IP20，適用于室內LED燈帶
技術參數
|
產品型號 |
UCS50-1W56V |
||
|
輸入 |
輸入電壓范圍 |
110VAC ~ 305VAC |
|
|
額定輸入電壓 |
110VAC-277VAC |
||
|
頻率范圍 |
50/60Hz |
||
|
輸入電流 |
0.6Amax@115VAC、0.28Amax@230VAC、0.26Amax@277VAC |
||
|
功率因數 |
0.97@110VAC , 0.95@277VAC滿載 |
||
|
效率 |
>87.5%@110VAC , >89.5%@277VAC滿載 |
||
|
諧波THD |
< 10%(@負載≥60%/115VC,230VAC; @負載≥75%/277VAC) |
||
|
漏電流 |
<0.25mA / 277VAC |
||
|
待機功耗 |
<0.5W |
||
|
空載功耗 |
<0.5W |
||
|
浪涌電流 |
冷啟動9.5A(在50% Ipeak下測試twidth=256μs)/230VAC; Per NEMA 410 |
||
|
輸出 |
輸出電壓 |
56VDC |
|
|
恒流范圍 |
30~56V |
電位器調節電流范圍
備注 : 輸出總功率不超過50.4W |
|
|
電流調整范圍 |
0.45~1.4A |
||
|
全功率電流范圍 |
0.9~1.4A |
||
|
輸出電流精度 |
±5% |
||
|
輸出默認電流 |
1.05A |
||
|
輸出功率 |
50.4W |
||
|
頻閃(波動深度) |
IEC-Pst≤1，CIE SVM≤0.4,符合無頻閃標準 |
||
|
線性調整率 |
±0.5% @滿載 |
||
|
負載調整率 |
±1.5% @滿載 |
||
|
啟動時間 |
80ms, 45.6ms/110VAC, 277VAC |
||
|
保護 |
短路保護 |
打嗝，排除故障后自恢復 |
|
|
過流保護 |
打嗝，排除故障后自恢復 |
||
|
過載保護 |
110~150%打嗝模式，負載異常條件移除后可自動恢復 |
||
|
過壓保護 |
60~70V打嗝模式，負載異常條件移除后可自動恢復 |
||
|
安規與電磁兼容 |
雷擊浪涌 |
L-N:1KV |
|
|
耐壓標準 |
I/P-O/P: 3000VAC/1min/5mA |
||
|
安全規范 |
UL8750, CSA C22.2 No. 250.13-12; ENEC BS EN/EN61347-1, BS EN/EN61347-2-13 independent, |
||
|
BS EN/EN62384; EAC TP TC 004,GB19510.1,GB19510.14,IS15885(Part2/Sec13) ,EN60335-1認證通過 |
|||
|
電磁兼容 |
CCC (中國) GB/T17743，GB17625.1 |
||
|
CE (歐州) EN55015，EN61000-3-2，EN61000-3-3，EN61547 |
|||
|
EMC抗擾度 |
RCM (澳洲) EN55015，EN61000-3-2，EN61000-3-3，EN61547 |
||
|
EN61000-4-2, 3, 4, 5, 6, 8, 11; EN61547 |
|||
|
環境 |
工作溫度 |
-20℃~50℃ |
|
|
儲存溫度 |
-40℃~85℃ |
||
|
儲存??度 |
20-90%RH (無凝露) |
||
|
其他 |
RoHS |
遵守 2011/65/EU |
|
tc |
90℃ |
|
|
材質 |
金屬 |
|
|
防水等級 |
IP20 |
|
|
壽命 |
50,000小時@tc:90℃ |
|
|
質保 |
5年 |
|
|
開關周期 |
25,000次 |
|
|
裸機尺寸 |
250*30*17mm(長*寬*高) |
|
|
包裝尺寸(重量) |
凈重: 115g±5%/個; 50個/箱; 6.25kg±5%/箱; 外箱尺寸: 435*285*95mm(長*寬*高) |
|
|
噪音 |
安靜環境下，30-50cm以外無噪音 |
|
|
備注 |
全部參數無特別說明，均在輸入電壓230VAC/50Hz和25℃的環境溫度下測得。 |
|
-
