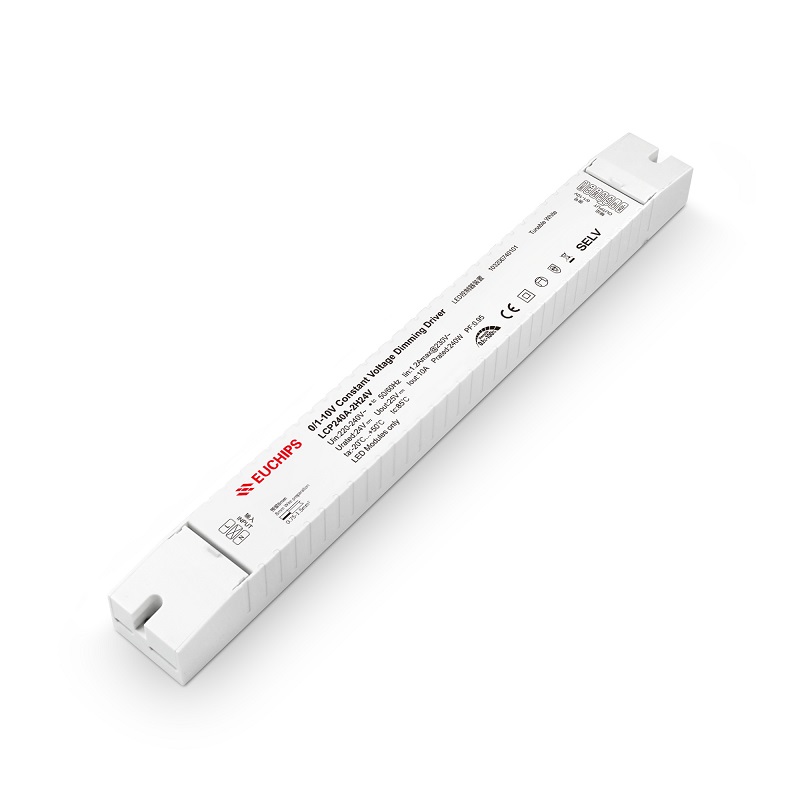

240W 24VDC 恒壓LED調光電源LCP240A-2H24V
輸入電壓：220-240VAC
輸出電壓：24VDC
輸出電流：10A
輸出功率：240W
型號：LCP240A-2H24V
- 產品詳細
- 需求訂購
- 規格書下載
- 認證下載
·雙通道恒壓輸出。單通道輸出10A, 多通道帶載時負載累計不超過10A
·保護:短路、過載、過流，V0級阻燃外殼
·調光范圍0.5%-100%調光，調光平滑無階梯感無頻閃
·色溫范圍2700K-6500K
·內置PFC芯片，提高能源利用率，減少對電網的污染
·可定制調光曲線
·長條外形設計，便于安裝狹窄空間內
·壽命50，000小時，5年質保
·調光：0-10V
·防護等級IP20，適用于室內ⅠⅡⅢ類燈具
技術參數
|
產品型號 |
LCP240A-2H24V |
|
|
輸入 |
輸入電壓 |
220VAC-240VAC |
|
頻率范圍 |
50/60Hz |
|
|
輸入電流 |
1.2Amax@230VAC |
|
|
功率因數 |
≥0.95@230VAC, 滿載 |
|
|
效率 |
≥92%@230VAC, 滿載 |
|
|
諧波THD |
≤10%@230VAC, 滿載 |
|
|
待機功耗 |
<1W |
|
|
空載功耗 |
<1W |
|
|
浪涌電流 |
冷啟動, 34.4A@230VAC 620us |
|
|
輸出 |
輸出電壓 |
24VDC |
|
輸出電壓精度 |
±5% |
|
|
輸出電流 |
10A Max. |
|
|
輸出功率 |
240W Max. |
|
|
輸出功率范圍 |
0W~240W |
|
|
調光頻率 |
3.3KHz |
|
|
線性調整率 |
±1% @滿載 |
|
|
負載調整率 |
±5% @滿載 |
|
|
啟動延時 |
0.75s, at230Vac(當燈光開始亮起) |
|
|
功能 |
調光方式 |
0-10V |
|
調光范圍 |
0.5%-100% 變暗直至關閉 |
|
|
色溫范圍 |
2700K~6500K |
|
|
調光曲線 |
對數 |
|
|
頻閃 |
無頻閃 |
|
|
保護 |
短路保護 |
無輸出，排除故障后自恢復 |
|
過流保護 |
無輸出，排除故障后自恢復 |
|
|
過載保護 |
負載功率≥120%保護；電流下降，排除故障輸出正常 |
|
|
安規與 電磁兼容 |
雷擊浪涌 |
L-N:2KV |
|
耐壓標準 |
I/P-O/P: 3000VAC/1min/5mA O/P-信號: 1500VAC/1min/5mA |
|
|
安全規范 |
CCC (中國) GB19510.1，GB19510.14 TUV (德國) EN61347-1，EN61347-2-13，EN62493 |
|
|
CB (CB成員國) IEC61347-1，IEC61347-2-13 CE (歐盟) EN61347-1，EN61347-2-13，EN62384 |
||
|
RCM (澳洲) AS 61347-1，AS 61347-2-13 ENEC (歐洲) EN61347-1，EN61347-2-13，EN62384 |
||
|
電磁兼容 |
CCC (中國) GB/T17743，GB17625.1 |
|
|
CE (歐盟) EN55015，EN61000-3-2，EN61000-3-3，EN61547 |
||
|
RCM (澳洲) EN55015，EN61000-3-2，EN61000-3-3，EN61547 |
||
|
EMC抗擾度 |
EN61000-4-2, 3, 4, 5, 6, 8, 11; EN61547 |
|
|
環境 |
工作溫度 |
-20℃~50℃ |
|
儲存溫度 |
-40℃~90℃ |
|
|
儲存??度 |
20-90%RH (無凝露) |
|
|
其他 |
RoHS |
遵守 2011/65/EU |
|
tc |
85℃ |
|
|
材質 |
PC |
|
|
防水等級 |
IP20 |
|
|
壽命 |
50,000小時@tc:85℃ |
|
|
質保 |
5年 |
|
|
開關周期 |
25,000次 |
|
|
裸機尺寸 |
360*40*32mm（長*寬*高） |
|
|
包裝尺寸(重量) |
凈重: 750g±5%/PCS; 25PCS/Carton; 19kg±5%/箱; 外箱尺寸: 377*241*196mm(長*寬*高) |
|
|
噪音 |
安靜環境下，30-50cm以外無噪音 |
|
|
備注 |
全部參數無特別說明，均在輸入電壓230VAC/50Hz和25℃的環境溫度下測得。 |
|
-
320w 24V 0-10v恒壓調光電源OWP320A-1W24V產品特點
·單通道恒壓輸出，最大輸出電流13.33A
·防雷、短路、過流、過載、金屬外殼
·防護等級IP67，適用于戶外照明
·調光范圍0.1%-100%調光，調光平滑無階梯感無頻閃
·壽命50,000小時，5年質保
·可定制調光曲線
·寬電壓輸入含主動PFC, 足功率輸出
·適用于LED恒壓燈具, 燈帶, 燈條等
技術參數
產品型號
OWP320A-1W24V
輸入
輸入電壓
120VAC-277VAC
頻率范圍
50/60Hz
輸入電流
3.15Amax@120VAC 1.45Amax@277VAC
功率因數
≥0.95@120VAC, 滿載 ≥0.95@277VAC, 滿載
效率
≥90%@120VAC, 滿載 ≥93%@277VAC, 滿載
諧波THD
≤10%@120VAC, 滿載 ≤10%@277VAC, 滿載
待機功耗
<1.5W
空載功耗
<1.5W
浪涌電流
冷啟動, 15.1A@120VAC 104us 73.2A@277VAC 164us
輸出
輸出電壓
24VDC
輸出電壓精度
±5%
輸出電流
13.33A Max.
輸出電流精度
/
輸出功率
320W Max.
輸出功率范圍
0W~320W
PstLM
≤1
SVM
≤0.4
調光頻率
20KHz
線性調整率
±3% @滿載
負載調整率
±3% @滿載
啟動延時
0.75s, at230Vac(當燈光開始亮起)
功能
調光方式
0-10V
調光范圍
0.1%-100% 變暗直至關閉
調光曲線
對數
頻閃
無頻閃
保護
短路保護
關閉輸出，排除故障后自恢復
過流保護
降低電流打嗝保護，排除故障后自恢復
過載保護
降低電流打嗝保護，排除故障后自恢復
過壓保護
/
過溫保護
/
安規與電磁兼容
雷擊浪涌
L-N:6KV L-N-PG 10KV
耐壓標準
I/P-O/P: 3750VAC/1min/5mA I/P-PG:1500VAC/5mA O/P-PG:500VAC/5mA I/P-0-10V( Signal port ):1500Vac/1min/<5mA
安全規范
CCC (中國) GB19510.1，GB19510.14 TUV (德國) EN61347-1，EN61347-2-13，EN62493
CB (CB成員國) IEC61347-1，IEC61347-2-13 CE (歐盟) EN61347-1，EN61347-2-13，EN62384
RCM (澳洲) AS 61347-1，AS 61347-2-13 EMEC (歐洲) EN61347-1，EN61347-2-13，EN62384
電磁兼容
CCC (中國) GB/T17743，GB17625.1
CE (歐盟) EN55015，EN61000-3-2，EN61000-3-3，EN61547
RCM (澳洲) EN55015，EN61000-3-2，EN61000-3-3，EN61547
EMC抗擾度
EN61000-4-2, 3, 4, 5, 6, 8, 11; EN61547
-
-
150W 24VDC 1-10V恒壓調光電源EUP150A-1W24V-1 輸出電壓：24VDC
輸出電流：6.25A
輸出功率：150W
電壓精度：±5%
通道：1
輸入電壓：100-240VAC
頻率：50/60Hz
功率因數（典型）：≥0.95
效率(典型)：93%
產品型號：EUP150A-1W24V-1 -
120W 12V DALI&1-10V恒壓調光電源LCP120AD-1H12V 輸出通道：1
輸出電壓：12VDC
輸出電流：10A
輸出功率：120W
輸入電壓：220VAC-240VAC
頻率：50/60Hz
效率：90%@230VAC,滿載
功率因數：＞0.98@230VAC,滿載
THD：＜10%@230VAC,滿載
產品型號：LCP120AD-1H12V
