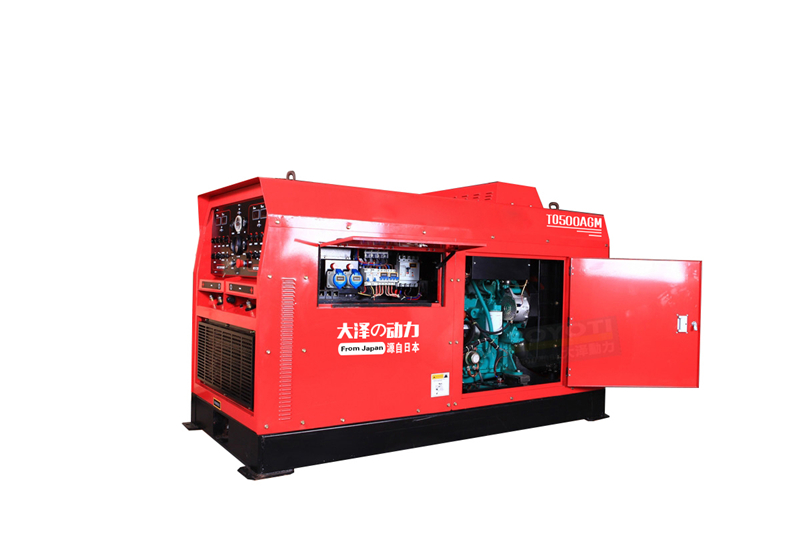

大澤動力TO500A-J柴油發電電焊機采用具有全程調速器的內燃發動機、發電機、逆變弧焊電源,以及二次控制系統構成發電電焊兩用機.發電機每相電樞繞組由四個子繞組構成,通過轉換開關使子繞組串聯時,可作為常規發電機使用,切換轉換開關使子繞組并聯時,可提供較低交流電壓給逆變電源,使逆變電源不需要高頻變壓器.分析計算表明,諧波含量較高時電壓有效值與平均值存在明顯差別,又由于負載變化時整流橋輸出電壓隨之變化,因而設計使發電機勵磁調節器的反饋輸入電壓取自逆變電源的整流濾波環節后的直流電壓,使發電電焊機穩定性和動態特性突出,逆變弧焊電源部分可實現復雜和.的控制.省油方面比較可觀，動力馬力大，可以長時間連續工作。.般適合移動方便且需要長時間使用發電焊機的用戶使用。

(1) 初級電壓：即接入電焊機的外電壓。
由于弧焊變壓器初級線圈兩端要求的電壓為單項380V， 因此.般交流電焊機接入電網的電壓為單項380V。
(2) 零電壓：為了保證焊接過程頻繁短路（焊條與焊件接觸）時，要求電壓能自動降至趨近于零，以限制短路電流不致增大而燒毀電源。
(3) 空載電壓：為了滿足引弧與安全的需要，空載（焊接）時，要求空載電壓約為60 ～80V，這既能順利起弧，又對人身比較安全。
(4) 工作電壓：焊接起弧以后，要求電壓能自動下降到電弧正常工作所需的電壓，即為工作電壓，約為20～40 V，此電壓也為安全電壓。
(5) 電弧電壓：即電弧兩端的電壓，此電壓是在工作電壓的范圍內。焊接時，電弧的長短會發生變化：電弧長度長，電弧電壓應高些；電弧長度短，則電弧電壓應低些。因此，弧焊變壓器應適應電弧長度的變化而保證電弧的穩定。

型    號：  TO500A-J

電焊機參數

額定電流：  500A

電流調節：  0-500A

額定電壓：  26-30V

焊條直徑：  2.0-8.0mm

空載電壓：  65V

負載持續：

發電機參數

額定功率：  20KW

額定電壓：  220/380V

相    數：  單三相

額定頻率：  50HZ

結構類型：  靜音式

轉    速：  1500rpm

絕緣等級：  H

工作時間：  8-12H

發動機參數

發動機型號：TO4100D

額定功率：  30.1KW

氣 缸 數：  四缸

進氣方式：  自然吸氣

燃油類型：  0#、-10# 柴油

排    量：  3.61

工作時間：  8-12h

油    耗：  206g/kw.h

潤滑方式：  壓力與飛濺潤滑

機油容量：  8L

整機參數：

噪音db/7M：68/85

油    箱：  60L

保護裝置：  有

長 寬 高：  2000*1000*1500（mm）

凈    重：  950/1000（kg）

拖車尺寸：  2250*1650*2000（mm）

拖車重量：  1400kg

長度牽引桿沒算進去，包裝的時候是立起來的，牽引桿1000mm
