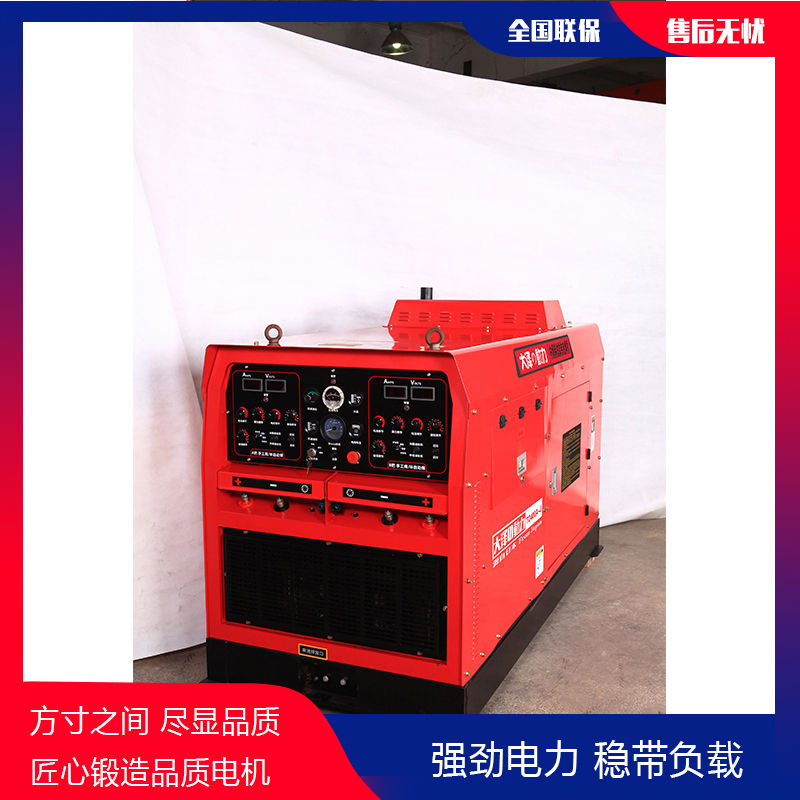

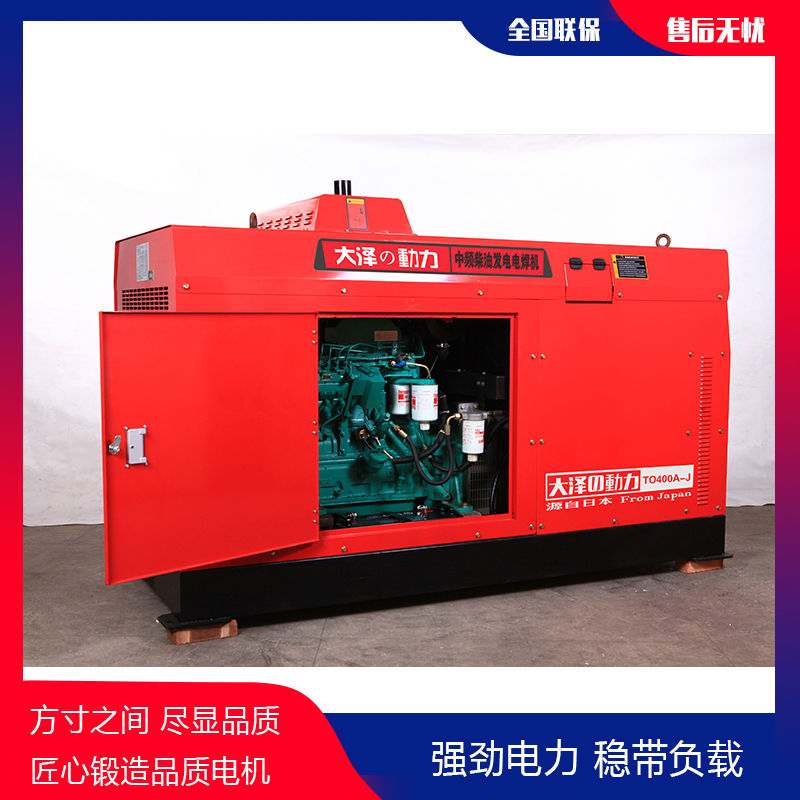

油田用500a柴油發電電焊機

防觸電原理分析
外殼不接地的情況：在電焊機絕緣損壞時焊機外殼將帶有電壓，如果這時有人觸及焊機外殼，人體與大地及電源中性點工作接地線(三相四線制系統中性點一般都接地)構成回路，如上圖中帶箭頭虛線所示，電流將通過人體造成觸電事故
   外殼接地的情況：電焊機絕緣損壞焊機外殼帶電時，焊機外殼經外殼接地線直接與大地接通構成短路回路(如上圖中不帶箭頭的虛線)，這個短路電流將使電源的保護裝置(自動開關、熔斷器或熔絲)動作，使電焊機的電源斷開。電源未切斷之前，即使有人接觸焊機外殼，由于外殼接地線的電阻幾乎為零，幾乎沒有電流通過人體，也可起到保護人身安全的作用。

型    號：  TO500A-J

電焊機參數

額定電流：  500A

電流調節：  0-500A

額定電壓：  26-30V

焊條直徑：  2.0-8.0mm

空載電壓：  65V

負載持續%：  100

發電機參數

額定功率：  20KW

額定電壓：  220/380V

相    數：  單三相

額定頻率：  50HZ

結構類型：  靜音式

轉    速：  1500rpm

絕緣等級：  H

工作時間：  8-12H

發動機參數

發動機型號：TO4100D

額定功率：  30.1KW

氣 缸 數：  四缸

進氣方式：  自然吸氣

燃油類型：  0#、-10# 柴油

排   量：  3.61

工作時間：  8-12h

油   耗：  206g/kw.h

潤滑方式：  壓力與飛濺潤滑

機油容量：  8L

整機參數：

油    箱：  60L

保護裝置：  有

長 寬 高：  2000*1000*1500（mm）

凈    重：  950/1000（kg）

拖車尺寸：  2250*1650*2000（mm）

拖車重量：  1400kg

長度牽引桿沒算進去，包裝的時候是立起來的，牽引桿1000mm

焊接防觸電
1、進入金屬容器、井下、地溝等處作業時，嚴禁將電焊機和照明用的行燈變壓器帶入，防止一次電壓引發觸電事故。
2、作業期間特別是更換焊條時必須按規定戴好電焊絕緣手套。
3、在潮濕環境作業應穿絕緣鞋或站在干燥的木板上。工作服、工作鞋、手套要保持干燥，才能保證絕緣性能不會降低。
4、拆除電源線、消除電焊機故障、移動電焊機及焊工離開現場時切記將電源開關斷開。
5、焊接作業現場照明不足時應使用行燈，禁止使用220V照明燈，在潮濕環境或金屬容器內使用的行燈電壓不得過12V。
6、雨雪天必須在室外露天進行電焊作業時，要采取防雨雪措施(如防雨棚等)，防止雨水淋濕焊機、導線及焊把，造成漏電傷人事故。
