dmx512控制器以及dmx燈光控制系統在照明領域的應用已經越來越廣泛了。舞臺燈光控制、戶外景觀照明控制、建筑外立面照明控制等等場合都可以看到dmx控制器相關設備的應用。因為dmx技術越來越成熟、控制效果穩定可靠，國內也有很多研發、生產dmx燈光控制器的企業和廠家，如上海歐切斯EUCHIPS，就是一家“元老級”的dmx控制系統開發企業，有著十幾年的歷史。下面我們簡單了解一下dmx512控制器及控制系統的實現。

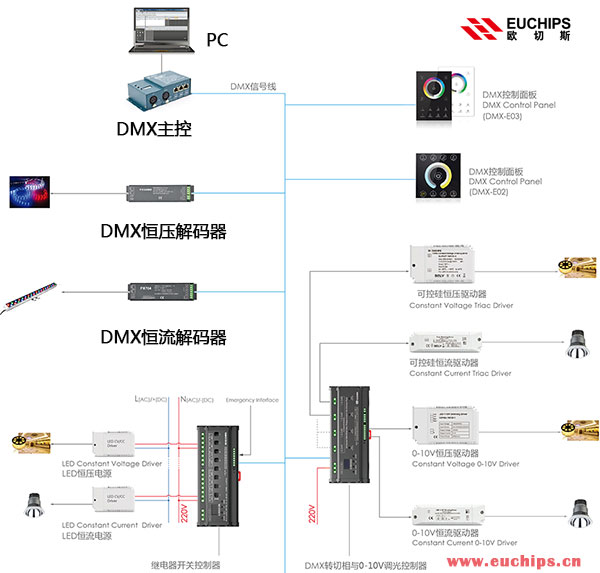

　　一般典型的DMX控制系統都是由PC主機連接DMX主控進行配置，通過DMX主控輸出到dmx512控制器，從而控制連接到dmx控制器產品上的rgb/rgbw的燈帶或燈條的顏色和動態效果的實現。

　　dmx控制系統的系統硬件主要分幾大模塊：CPU模塊、RGBW模塊、無線接收模塊、RJ485模塊、按鍵模塊以及軟件實現模塊等。

　　CPU模塊是系統的主要部分，由CPU控制完成系統的全部功能，本系統采用單片機作為控制器。RGBW模塊塊由CPU的PWM模塊控制，實現對LED RGB全彩燈的控制，以實現不同的色彩顯示方案。如一個簡單結構的模塊電路，可以將對應的RGBW四路輸出分別接在CPU的四個PWM輸出I/O管腳，由PWM模塊輸出相應的脈沖波形，以控制4個MOS管的打開和關斷，從而得到不同的色彩方案。無線接收模塊用于接收來自配套的無線遙控器的控制信號，以方便用戶進行相關參數的設定和測試。如歐切斯dmx恒壓解碼器系列的產品多數支持無線要控制來設置產品的地址參數。RS-485接收模塊用于實現DMX512協議，DMX512協議使用的物理層接口即為RS-485接口。按鍵模塊是為了幫助設備進行必要的參數設置，所以也是設備的重要組成部分，一般來說設備的選擇都是以簡潔性為主，這樣的設計能夠很好的輔助設備進行必要的使用，便于不同的設備進行使用，同時操作性上也有不少的改觀。軟件實現模塊，一般每家DMX控制系統研發企業都有自己主控配套的控制軟件，方便編輯效果，控制dmx512控制器設備實現不同的燈光效果。

　　dmx512控制器能夠?qū)崿F(xiàn)數字方式控制LED燈具，配合其它設備可以組成完整的DMX控制系統，在建筑裝飾工程中也有很多精彩的應用。不僅僅在國外，歐切斯的dmx控制器產品在國內的也越來越受客戶的歡迎。
