在討論pwm調光技術與原理前，我們先了解一下LED調光。不同場合對于光的要求是不同的，同一個場合在不同的情境下對于光的要求也是不同的。舉一個最常見的例子，會議室，在會議上討論發言時燈光要求明亮，而投影儀演示時要求燈光調暗。再比如一些高級的會所、酒店、餐廳都會利用燈光來營造不同的環境氛圍，所以光通量的大小通常由環境和用途決定。

　　當下LED作為主要照明光源，改變光的輸出需求當然在不斷增加。改變LED光輸出的方法一般有兩種：第一種是減小流經LED的電流，而LED發射的光量與流經LED的電流成正比;第二種方法是為L(zhǎng)ED提供脈波電流，LED發射出的光與工作周期(Duty Cycle)成正比(即pwm調光)。使用減小電流的方法進行LED調光類似于大多數白熾燈泡使用的調光方法。這種減小電流的方法在為數不多的應用中可以接受，但隨著光等級降低，LED發出的光色彩也根據電流而變化。電流較小時，色度(Chromaticity)朝向黃色變化。圖1顯示不同電流時的典型色度變化。

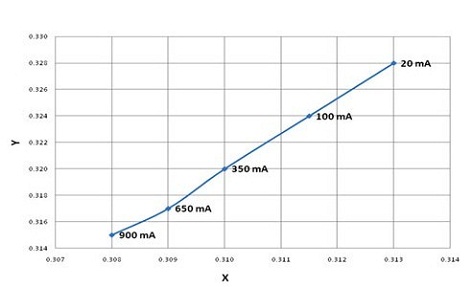

圖1 LED不同正向電流時的典型色度變化

　　白熾燈泡的亮度能夠藉減小電流的方法來調光至低于完整亮度的1%，因?yàn)榘谉霟羰墙逵呻娏髁鬟^(guò)燈絲，使燈絲發熱進而發光。但使用減小電流的方法，極難將LED亮度調至低于完整亮度的5%，因?yàn)樗璧碾妷簞?shì)會導致矽結點破裂并開始導電。LED是二極體，隨著結點破裂，它就像是電子雪崩，電阻急速下降。要提供足夠電壓，使LED以極低電流導電非常困難。圖2顯示LED在不同正向電壓(V)條件下的典型正向電流的曲線。

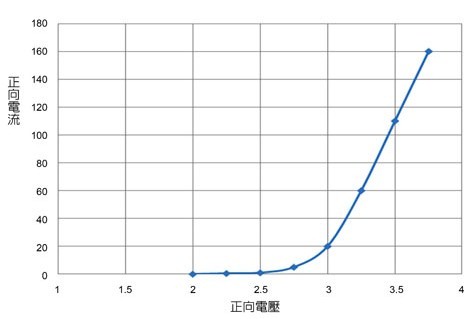

圖2 LED在不同正向電壓條件下的典型正向電流

　　為L(zhǎng)ED提供脈波電流的方法也稱作PWM，pwm調光方法已經成為改變光等級的首選方法。LED本身是矽元件，對應流經它們的電流導通及關閉而快速地導通和關閉。開關時間在100奈秒等級，相當于最大頻率10MHz。應用通常以100Hz～100kHz的頻率工作。頻率低于100Hz時，人眼會觀察到LED光閃爍。頻率在500Hz～20kHz之間時，電路可能產生能聽到的雜訊。調光是通過在單個開關周期的某部分時間內將LED導通;而在此開關周期的其余部分時間內，將LED關閉來實現。這種導通關閉周期稱作工作周期(D)，其表達方式為L(zhǎng)ED導通時間(TON)除以整個開關/導通周期時間(TS)(圖3)。

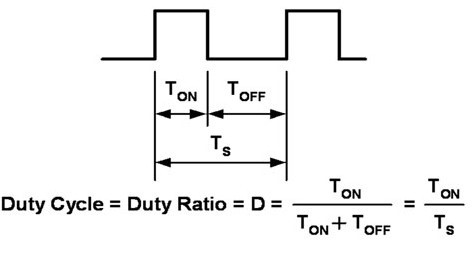

圖3 LED的開關周期示意圖及工作周期計算公式

　　在LED導通期間，流經LED的電流保持恒定，使LED發射的光恒定，且無色度(色彩)變化。亮度與LED導通時間所占的百分比成正比。 LED調光既可通過減小電流，亦可通過縮短LED導通時間來進行。減小電流的方法會導致LED光輸出的色彩變化，首選的方法是通過使用PWM調光訊號來縮短LED導通的時間。
