技術發展到今天，調光方式已經非常豐富了，今天我們來了解下市場上常見的五種LED照明設備控制方式：

1、前沿切相，可控硅調光

2、后沿切相MOS管調光

3、0/1-10V調光

4、DALI(數字可尋址照明接口)

5、DMX512(或DMX)調光

1、調光原理

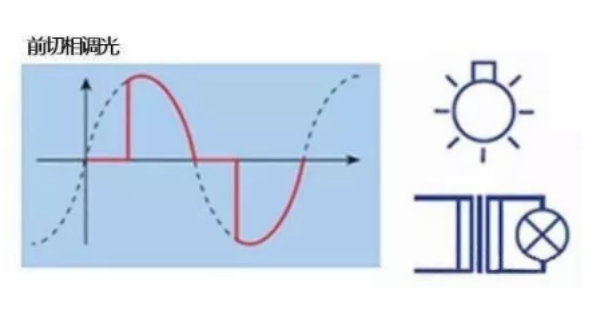

前沿切相控制調光

采用可控硅電路，從交流相位0開始，輸入電壓斬波，直到可控硅導通時，才有電壓輸入。其原理是調節交流電每個半波的導通角來改變正弦波形，從而改變交流電流的有效值，以此實現調光的目的。

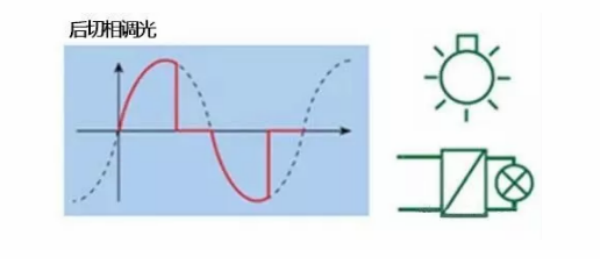

后沿切相控制調光

采用場效應晶體管或絕緣柵雙極型晶體管設備制成。后沿切相調光器一般使用MOSFET做為開關器件，所以也稱為MOSFET調光器，俗稱“MOS管”。MOSFET是全控開關，既可以控制開，也可以控制關，故不存在可控硅調光器不能完全關斷的現象。

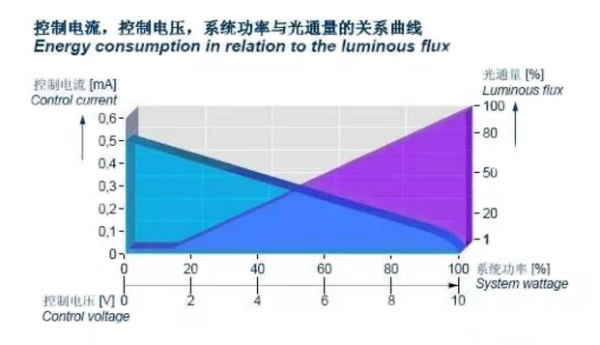

0/1-10V調光

0/1-10V調光裝置內有兩條獨立電路，一條為普通的電壓電路，用于接通或關斷照明設備的電源，另一條是低壓電路，它提供參考電壓，并反饋照明設備調光級別的信號，LED驅動模塊上加上恒定電源，并且有專門的控制線路，故0/1-10V調光器同樣可以支持大量的LED照明燈。

DALI調光　　

DALI標準已經定義了一個DALI網絡，包括最大的64個單元(可獨立地址)，16個組及16個場景。DALI總線上的不同照明單元可以靈活分組，實現不同場景控制和管理。

（前幾期已經詳細介紹過，點擊回顧：DALI調光知識）

DMX512調光　

　

DMX512是一種數字調光協議，它將光級別從0到100％分為256級?？刂葡到y(tǒng)能夠?qū)崿F(xiàn)R,G,B 各256級灰度。它的輸出的信號傳輸方式為：RS485差分信號傳輸，有效的保證了其信號的可靠性。

2、幾種調光方式的比較

1、前沿調光

優勢：調節精度高、體積小、重量輕、容易遠距離操縱等優點，占市場主導地位。

缺點：前切調光器容易產生較大噪音，在要求高的場合不推薦使用這個調光方式。

2、后沿調光

優勢：沒有最低負荷要求，從而可以在單個照明設備或非常小的負荷上實現更好的性能。

缺點：成本偏高，調光電路相對復雜、不容易做穩定等特點。

3、0/1-10v調光

優勢：應用簡單，兼容性好，精度高，調光效果好。

缺點：需要增加額外控制線路和控制器。

4、DALI調光

優勢：調光精確平滑，單燈控制更靈活，雙向通訊，抗干擾能力強，故障反饋。

缺點：需要增加額外控制線路和控制器。

5、DMX512調光

優勢：強大的控制功能給建筑照明，夜景燈光照明，演播室和綜藝舞臺帶來豐富的燈光效果。

缺點：需要特別的接線布局和類型，并需要一定的編程，以便設置基本顏色和場景，這對后期維護的成本較大。

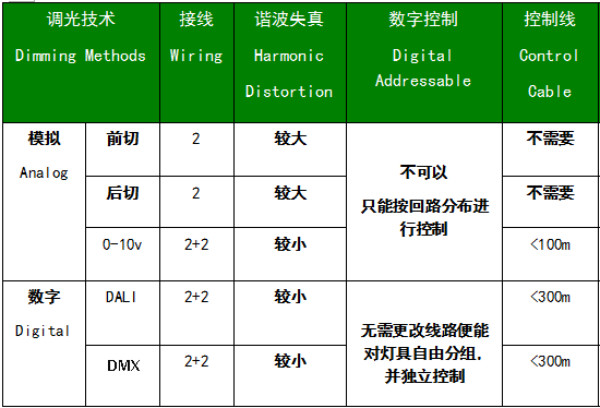

綜合對比圖：

總結：根據實際需求和預算選擇合適的調光方式，如沒有明確要求的可與歐切斯技術人員溝通。

3、應用和接線

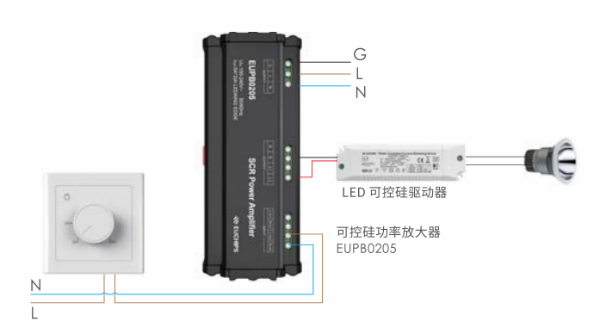

前沿切相調光

后沿切相調光

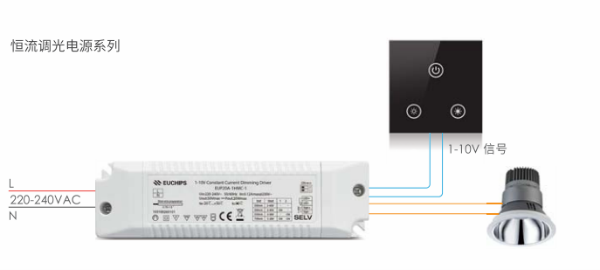

0/1-10v調光

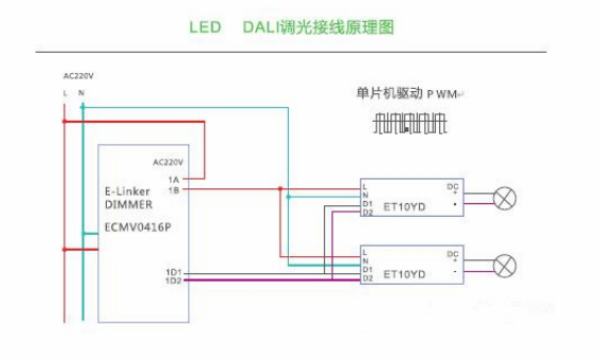

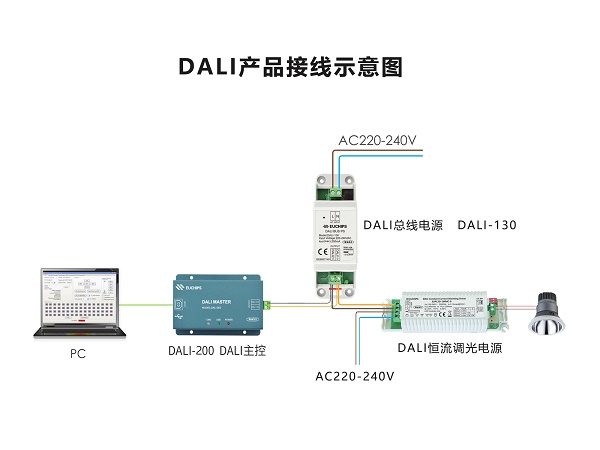

DALI調光

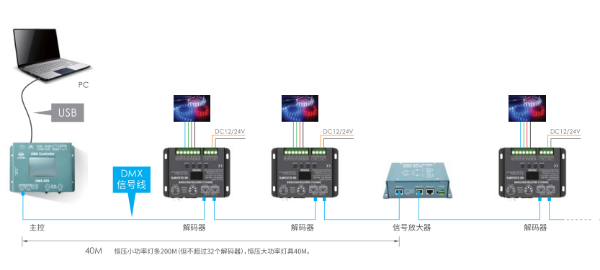

DMX512調光

4、常見問題解答

1、可控硅調光器的負載問題？

LED調光器的最大最小負載會因LED調光器和光源而異，需要考慮降額使用來適應有驅動器引起的尖峰，典型的降額百分比應為調光器最大額定負載的25%-30%。

2、0-10v信號的實際傳輸距離？

和信號線的路徑，材質，電源信號電流，電源數量都相關。如1.5mm2的銅線，接歐切斯調光電源，傳輸距離500m，壓降不超過0.1v。

3、DALI調試現場搜不到燈具地址？

檢查信號線是否良好，確保系統電源數量不超過64，總線電源供電能力不足。

4、0-10v電源信號線反接，會不會損壞？

不會，電源會長亮或長滅，不受控。

5、DMX信號的實際傳輸距離？

DMX信號的理想傳輸距離是200m，實際使用時由于信號受外界干擾很大，為保證信號穩定傳輸，一般建議四五十米左右增加一個信號放大器。
