LED燈具都需要有個驅動電源，而電源的好壞會直接影響燈具的壽命，今天我們就聊一聊LED驅動電源。

什么是LED驅動電源？

LED驅動電源：將電源供應轉換為特定的電壓電流，以驅動LED發光的電壓轉換器。

通常情況下，LED驅動電源的輸入包括高壓工頻交流（即市電）、低壓直流、高壓直流、低壓高頻交流（如電子變壓器的輸出）等；輸出則大多數為可隨LED正向壓降值變化而改變電壓的恒定電流源。

（LED驅動電源內部圖）

LED驅動電源的分類LED電源驅動模式可分為兩大類型：

1、恒定電流類型：

恒流驅動電路輸出的電流是恒定的，而輸出的直流電壓隨負載阻值的大小不同在一定范圍內變化，負載阻值小，輸出電壓就低，負載阻值越大，輸出電壓越高。

①   流驅動電路驅動LED較為理想，但相對價格較高；

②恒流回路不怕負載短路，但嚴禁負載開路；

③應注意所使用最大承受電流及電壓值，它限制了LED的使用數量。

2、穩壓電流類型：

當穩壓電路中的各項參數確定以后，輸出的電壓是固定的，而輸出的電流卻隨著負載的增減而變化。

①穩壓電路不怕負載開路，但負載嚴禁短路。

②整流電壓的變化會影響LED的亮度。

③要每個串驅動LED顯示均勻亮度，添加適當?shù)碾娮杓纯伞?

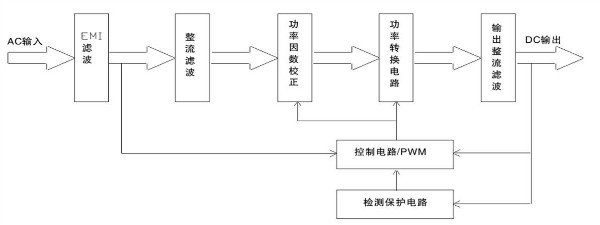

LED驅動電源的組成

1、電磁濾波器

主要作用是濾除外界的突發脈沖和高頻干擾，另一方也會減少開關電源本身對外界的電磁干擾。

2、整流濾波電路

交流轉（脈沖）直流必須經過一個整流濾波電路。最常見的就是由四個二極管和兩個濾波電容組成的橋式濾波電路。

3、電源的保護器

散布在PCB上的壓敏電阻，其作用是對電源提供保護。它的原理和家里的保險絲類似，使用自我熔斷方式切斷電流。

4、開關電壓器和開關三極管

在電源中，變壓器是將高壓轉換為低壓，供PC使用。開關三極管是電源的中心樞紐，它將轉換后的高壓直流輸送到開關變壓器上進行降壓。

5、保護電路

電源內部的保護電路負責啟動電源并進行電壓/電流的監控和調整，同時在出現短路、斷路、過壓、過流、 欠壓、 欠流等情況的時候進行自動保護。

6、PFC電路部分

在國家強制實施的3C認證中，要求電源內部必須增加一個功率囚素校正電路， 以減少開關電源對外部電網的干擾，這就是現在電源內部的PFC電路。

7、散熱部分和其他電路

電源的轉換效率不能達到100%，部分能量轉化為熱量。電源散熱主要通過散熱片和功率管配合進行。

LED驅動電源的選擇

選擇LED驅動電源的類型要考慮幾個因素。

1、考慮電源應用運行的環境。是應用在室內還是室外？電源是否需要防水或需要特殊的IP等級？

2、要定義整體功率要求。單個燈具可能只需要一個小的電源，但一個復雜的系統可能需要提供數百瓦的電源。

3、是否還需其他功能？例如，電源是否需要在簡單的恒壓模式還是恒流模式下工作，應用是否需要調光？以及認證要求和其他。

LED驅動電源的鑒別

如何識別LED電源品質的好壞，下面簡單介紹下：

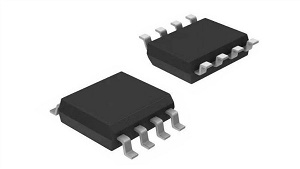

第一：驅動芯片

驅動電源的核心就是IC，IC的好壞直接影響整個電源，控制芯片可視為電源的大腦中樞。

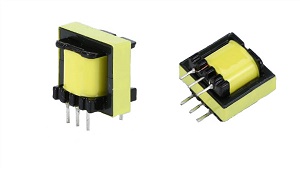

第二：變壓器

變壓器決定功率、耐溫等，組成變壓器的核心是磁芯和線包。

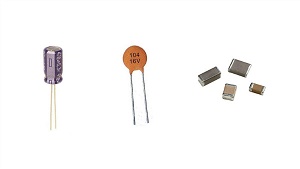

第三：電解電容和貼片陶瓷電容

輸入輸出電解電容的品質和壽命對電源的壽命影響很大，要非常重視。

第四：電源產品的電路設計和焊接工藝

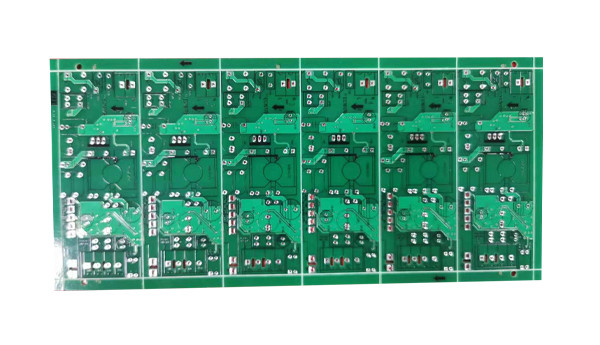

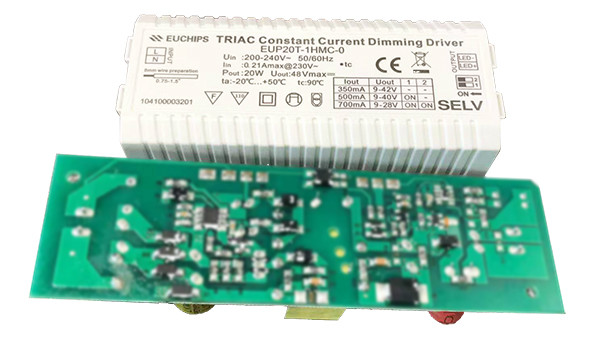

（LED驅動電源PCB板圖）

拋開專業的角度，可以通過一些直觀的辦法來分辨，如元件布局是否整齊、大方、有序、焊點亮凈挺拔。機械化生產的波峰焊工藝品質好于手工焊接。

第五：電源產品的批量檢測和老化

物料和生產工藝控制的再好的電源產品，需要檢測老化。通過整個批次的電源的老化和高溫房的高溫抽檢，來檢測這個批次電源的品質穩定性和物料是否有安全隱患。

以歐切斯LED驅動電源為例，來看下歐切斯是如何保證每一個電源產品的質量：

1、環球全自動插件機：將插件物料自動插入PCB，準確，高效。

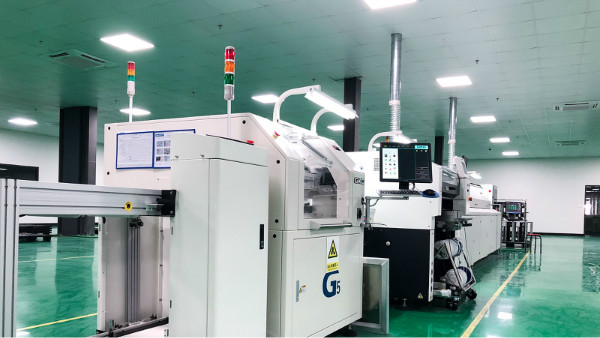

2、PCB板自動錫膏印刷機：將錫膏印刷在PCB板上為SMT貼片機做準備。

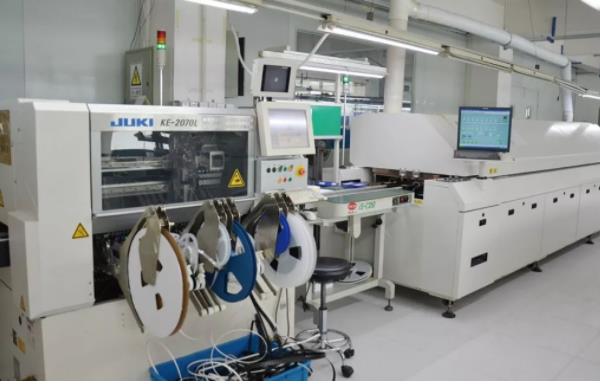

3、4臺JUKI SMT貼片機，2臺松下NPM高速SMT貼片機。

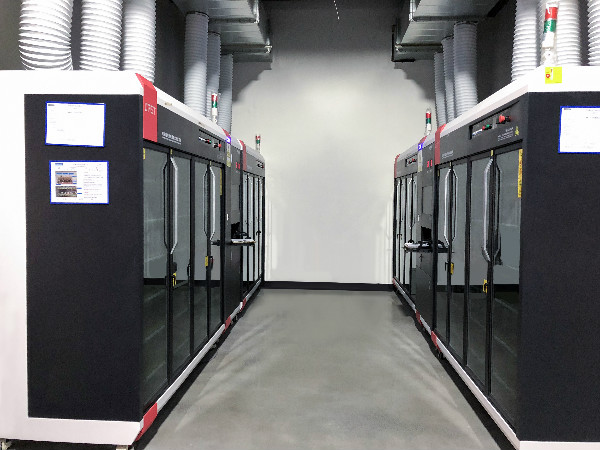

4、產品出廠前會經過嚴格的老化測試，確保每一個產品都能穩定工作。

5、全自動AOI視覺檢查，確保每一顆物料沒有錯誤使用，以及物料和PCB板焊點無缺失、少錫和漏焊。

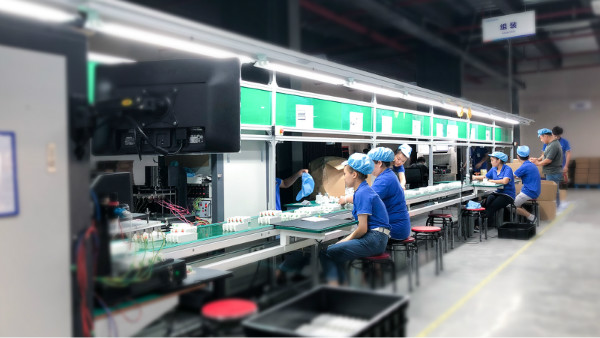

6、兩條DIP產線，6個ATE測試儀器。

想了解更多調光資訊，歡迎和我們聯系哦，400-800-8171 歡迎關注我們的微信公眾號：euchips。
