GL41H-100C高壓鍛鋼法蘭過濾器 100公斤高壓Y型過濾器

6 2020-05-11 11:40:57 來源江蘇中策閥門有限公司

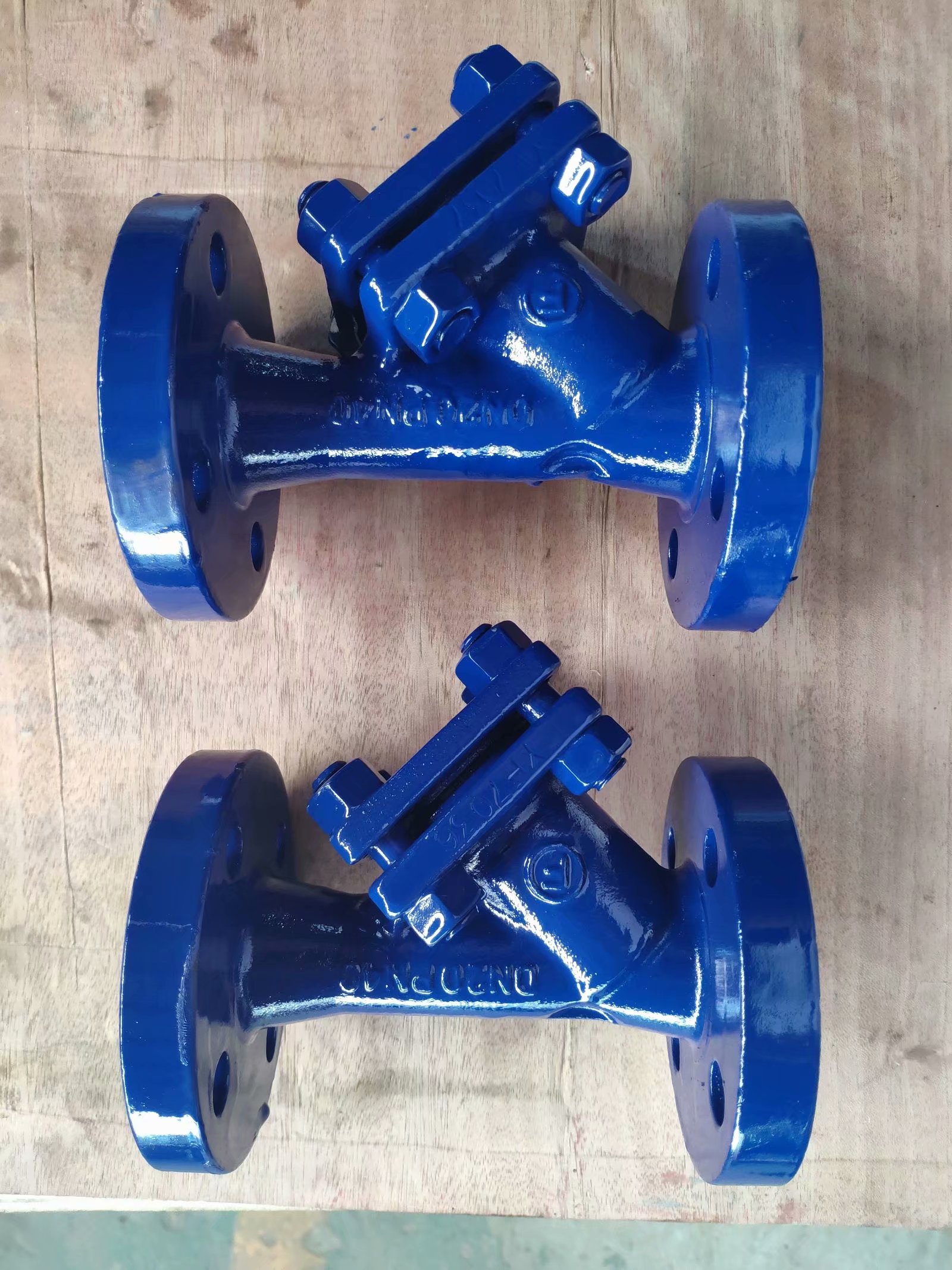

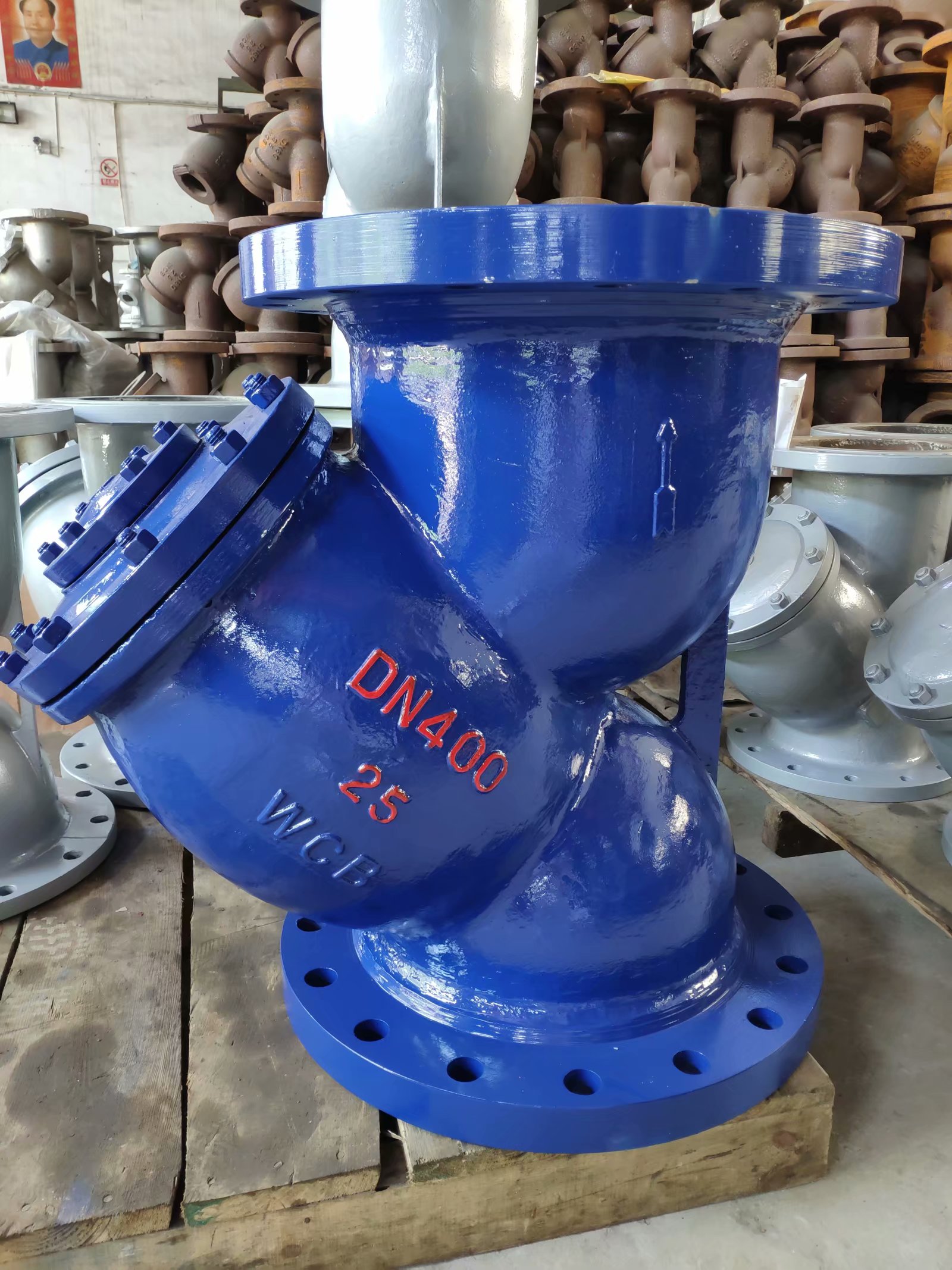

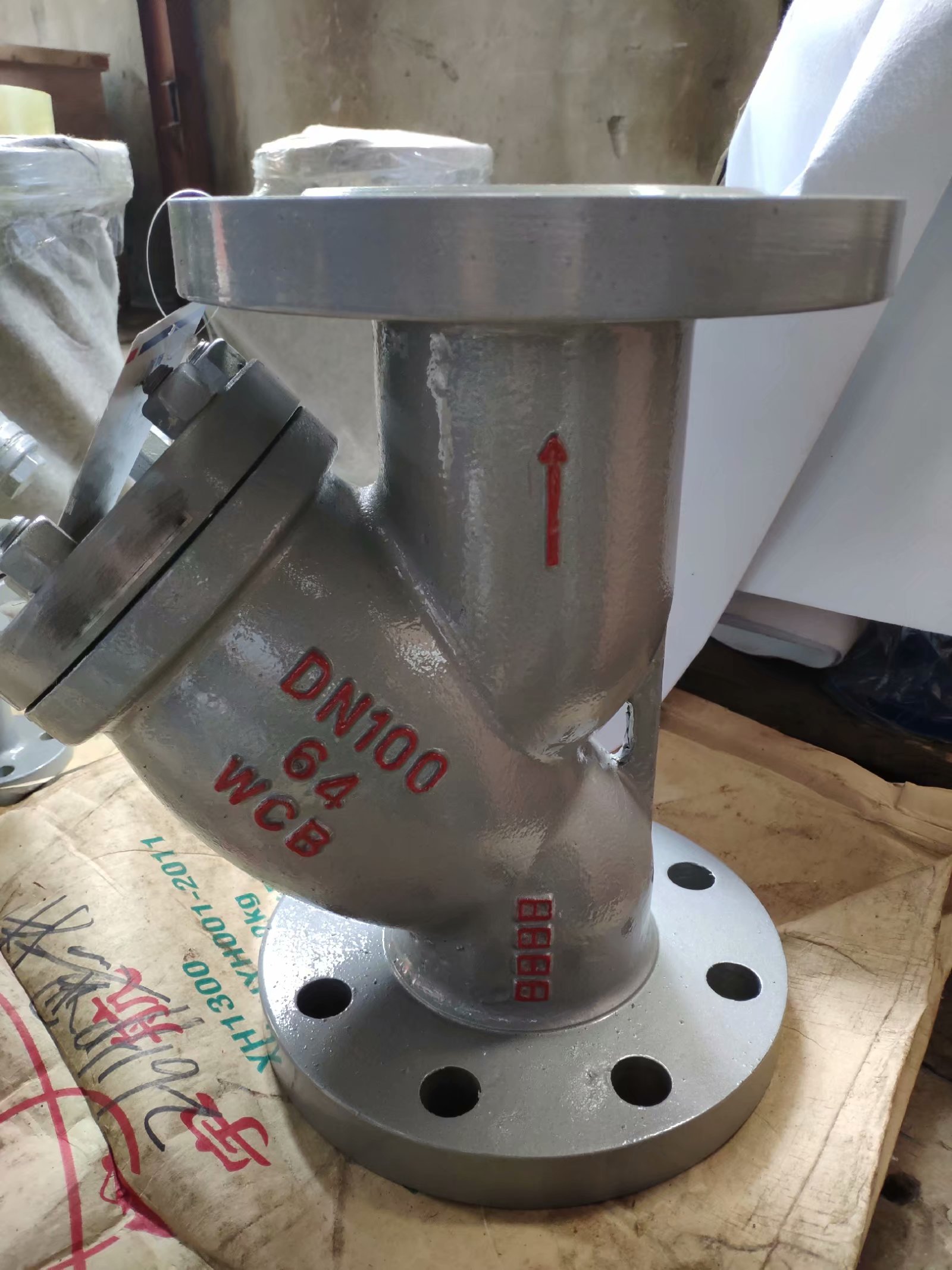

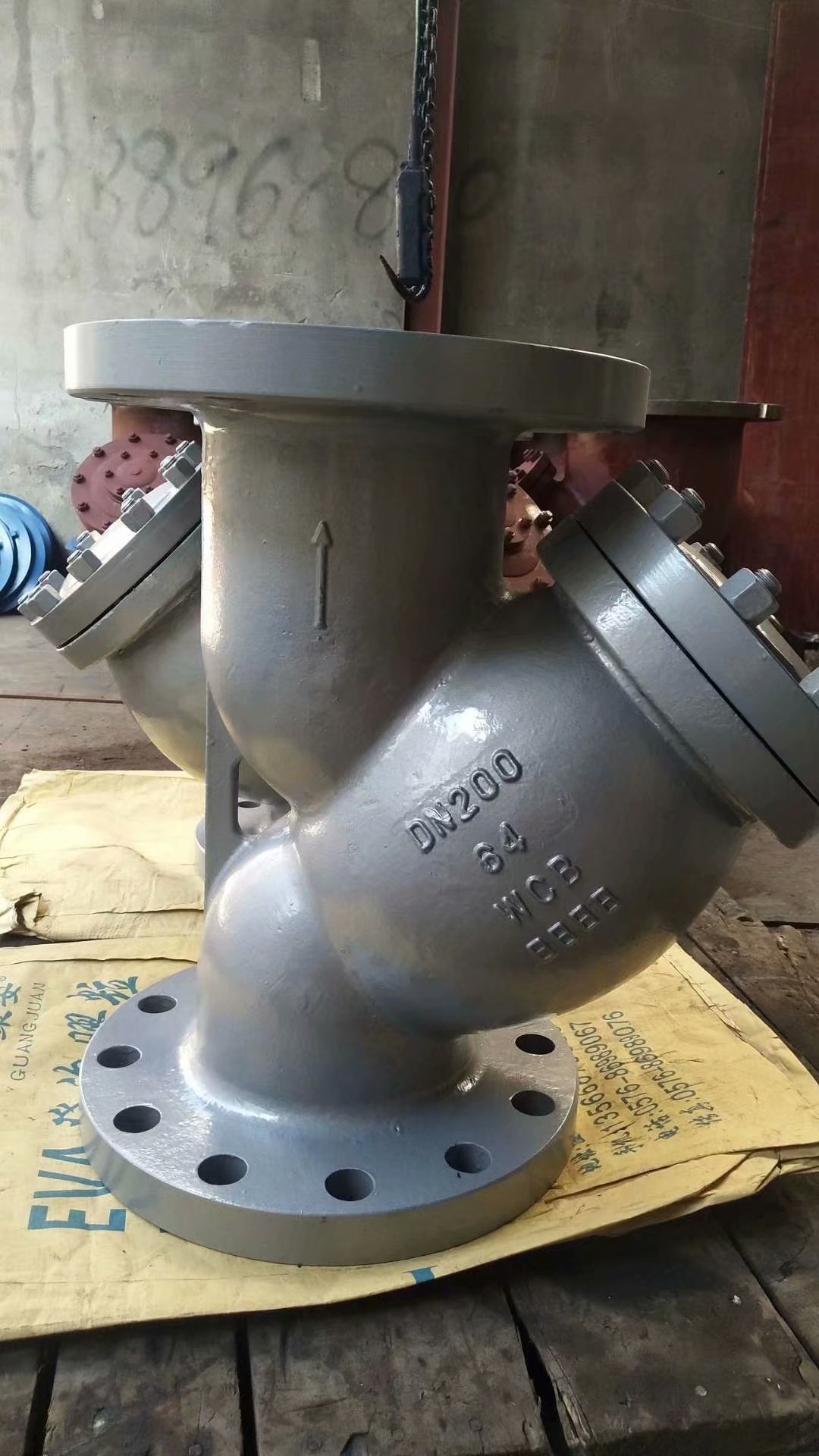

GL41H-100C高壓Y型法蘭過濾器

產品簡介：

高壓Y型過濾器GL41H-100C高壓Y型法蘭過濾器/碳鋼Y型法蘭高壓過濾器/高壓Y型法蘭管道過濾器/高壓Y型管道過濾器/不銹鋼高壓Y型管道過濾器是高壓管線油氣處理和高壓管輸工藝中不可缺少的管道附件，本產品般設置在潤滑油進入設備之前；燃料油進入噴嘴之前；流體介質進入泵之前；氣體介質進入壓縮機之前；蒸汽凝結水進入疏水閥之前；液體或氣體介質流經流量計之前的管道中。當介質流經高壓Y型法蘭過濾器時，通過濾網的截留，濾去管道介質中某粒徑以下的固體雜質，從而達到保護設備和儀表的作用。

特點：

高壓Y型法蘭過濾器大的特點是能承受高壓力，高公稱壓力可達到25MPa，該種過濾器具有結構緊湊，使用方便，過濾能力大，壓力損失小，安全可靠，價格低廉等優點。

主要零部件材料表：

序號	零件名稱	材料名稱
1	殼體	WCB	WC6	CF8	CF3	CF8M	CF3M
2	法蘭	WCB	WC6	CF8	CF3	CF8M	CF3M
3	法蘭蓋	WCB	WC6	CF8	CF3	CF8M	CF3M
4	密封件	柔性石墨	柔性石墨	聚四氟乙烯	聚四氟乙烯	聚四氟乙烯	聚四氟乙烯
5	過濾網	304	304	304	304L	316	316L
6	螺柱	35CrMoA	35CrMoA	304	304L	316	316L
7	螺母	35#	30CrMo	304	304L	316	316L
8	絲堵	304	304	304	304L	316	316L

主要技術規范表：

公稱壓力PN(MPa)	5.0	6.3	10.0
殼體試驗壓力(MPa)	7.5	9.45	15.0
高壓液密封試驗壓力(MPa)	5.5	6.93	11.0
低壓氣密封試驗壓力(MPa)	0.6	0.6	0.6
過濾精度	80-3500μm
設計制造	SH/T 3411-1999、HG/T 21637-1991、GB/T 14382-2008
連接法蘭	JB/T 79、GB/T 9112、HG/T 20592、HG/T 20615、SH/T 3406、ASME B16.5等
檢驗試驗	SH/T 3411-1999、HG/T 21637-1991、GB/T 14382-2008

主要外型尺寸表：

公稱壓力 PN(MPa)	公稱通徑 DN(mm)	尺寸(mm)
公稱壓力 PN(MPa)	公稱通徑 DN(mm)	L	H
6.3 (Class600) 10.0	15	147	80
	20	190	110
	25	200	110
	32	217	115
	40	245	130
	50	279	145
	80	357	210
	100	455	270
	125	495	288
	150	520	320
	200	640	395
	250	700	-
