DALI玻璃面板-DALI-P02
可控制組數：3
可控制場景數：4
輸入電壓：16VDC±5%
輸入電流：8mA
指示燈數：9
輸出信號：DALI 信號（組/場景/廣播）
產品型號： DALI-P02
- 產品詳細
- 需求訂購
- 規格書下載
- 認證下載

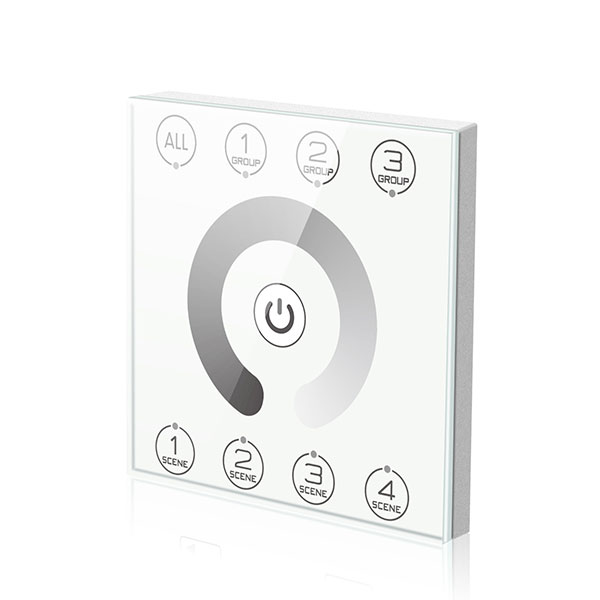

DALI觸摸式玻璃面板控制器-DALI-P02產品詳情
概述
DALI-P02是歐切斯設計的高端DALI觸摸式玻璃面板控制器系列的產品之一，它具有界面時尚美觀，功能齊全，簡單易用，按鍵觸摸靈敏等特點。它主要應用于控制符合DALI標準協議的控制器或電源，實現區域和場景控制，滿足客戶個性化的調光要求?？蓮V泛應用于應用于酒店、餐廳、別墅、醫院以及辦公室等區域。
產品特點
● 遵循DALI協議標準IEC60929/IEC62386● 通過DALI總線供電
● 支持廣播控制
● 可獨立控制最多3個組
● 可獨立控制最多4個場景
● 組序號和場景序號可通過撥碼開關自由設置
● 采用玻璃面板，磨砂制作工藝，外觀時尚
● 藍色按鍵燈指示，簡單易用
● 可支持多種標準的墻盒

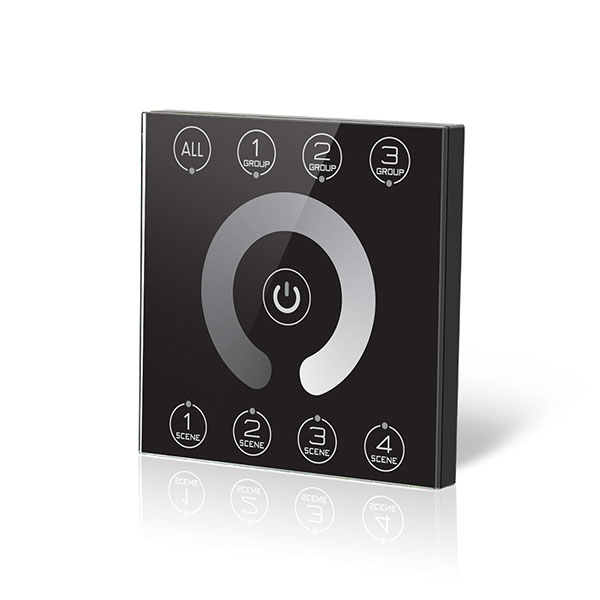

● 黑白兩色可選
產品參數
產品型號： DALI-P02
輸出信號：DALI 信號（組/場景/廣播）
指示燈數：9
可控制組數：3
可控制場景數：4
輸入電壓：16VDC±5%
電流：8mA
其它
產品尺寸：86*86*10mm（長*寬*高）
包裝尺寸：145*135*48mm（長*寬*高）
凈重量：110克
毛重量：145克
工作溫度：-10℃ ~ 60℃
相對濕度：20~90% RH

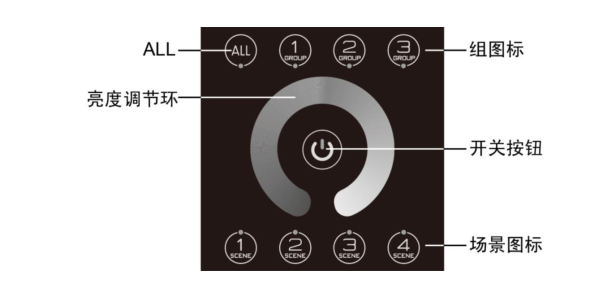

功能描述
1. 開關控制
關閉狀態下，長按開關鍵，開啟 DALI 面板，所有燈具進入 SCENE1 場景。
開啟狀態下，長按開關鍵，則可關閉面板，控制的所有燈具熄滅，按鍵指示燈微亮，用于黑暗中指示開關的位置。
2. 分組控制
ALL: 廣播形式，選擇所有連接在 DALI 總線的 DALI 驅動器，最多可控制 64 個。
需要選擇廣播命令時，短按 ALL，對應指示燈亮起后，可以通過場景按鍵，廣播進入某個場景，或者直接調節亮度。
如果 ALL 選中，指示燈亮起后，長按 ALL，所有燈具關閉。
GROUP 1：選擇起始組的燈，起始組號可通過背面的撥碼開關進行設置。
短按選中 Group1, 指示燈亮起，可以直接調節亮度或者進入指定場景；
如果 Group1 選中，指示燈亮起，長按 Group1，Group1 燈具全部關閉。
GROUP 2：選擇“起始組號+1”組的燈。
GROUP 3：選擇“起始組號+2”組的燈。
3. 場景控制
SCENE1 ：調用“起始”場景，起始場景序號可通過背面撥碼開關進行設置。
SCENE2 ：調用“起始+1”場景。
SCENE3 ：調用“起始+2”場景。
SCENE4 ：調用“起始+3”場景。
4. 亮度調節
亮度調節環可調節選定組的燈光亮度，沿環順時針觸摸亮度調節環，燈具的亮度將逐漸增加；沿環逆時針觸摸亮度調節環，燈具的亮度將逐漸減小。最暗為 5%的亮度，最亮為 100%。

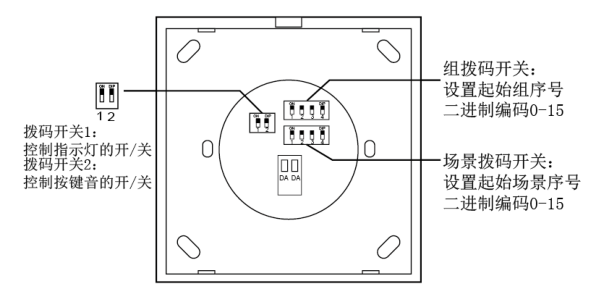

接口描述
起始組序號設置
組序號撥碼開關：用于“起始組序號”的設置，起始組序號可設為 0-15。采用二進制撥碼
起始場景設置
場景撥碼開關：用于“起始場景序號”的設置，起始場景序號可設為 0-15， 采用二進制撥碼。

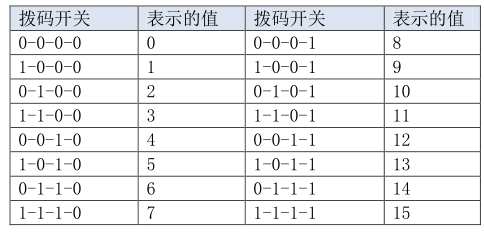

二進制撥碼表如下 （0 表示撥到 OFF ，1 表示撥到 ON ）
按鍵指示燈設置
通過撥碼開關 1 進行設置。當撥碼開關在“ON”端時，指示燈亮；反之，則不亮。
按鍵音設置
通過撥碼開關 2 進行設置。當撥碼開關在“ON”端時，有按鍵音；反之，則沒有按鍵音。

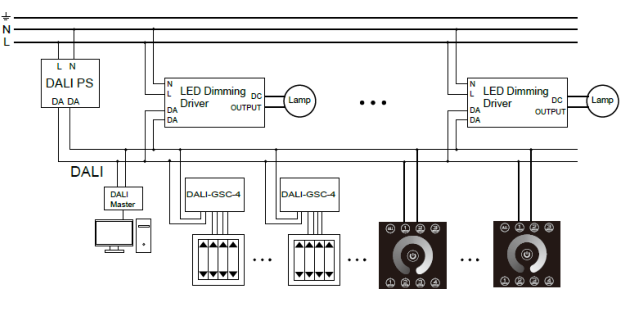

應用接線圖：
-
