DALI控制面板DALI-P03-A
可控制場景數：4
輸入電壓：9.5-22.5VDC
輸入電流：8mA
指示燈數：11
輸出信號：DALI 信號（組/場景/廣播）
產品尺寸：86*86*10mm
產品型號： DALI-P03-A
- 產品詳細
- 需求訂購
- 規格書下載
- 認證下載

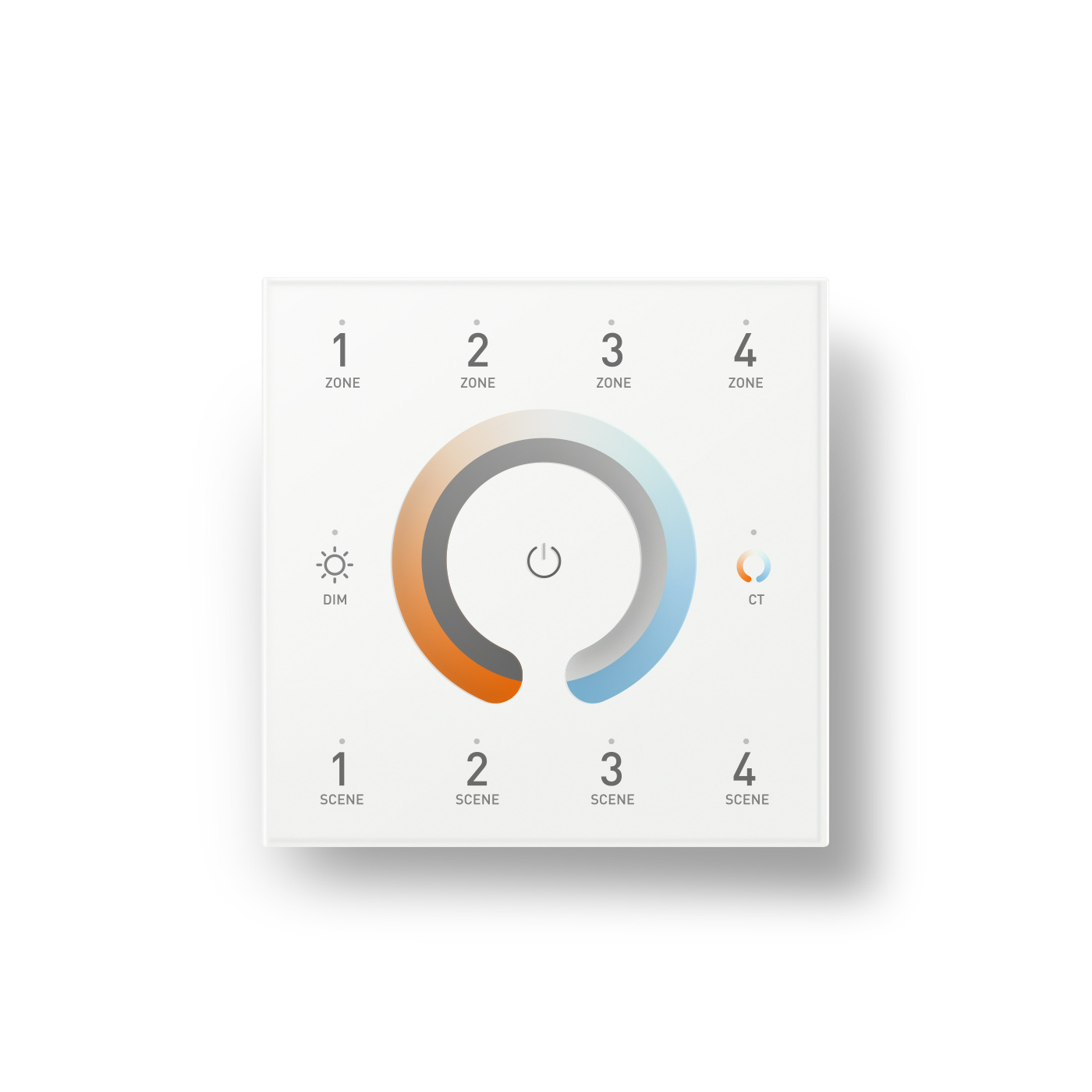

DALI觸摸式面板控制器—DALI-P03-A產品詳情
概述
DALI-P03-A是歐切斯設計的DALI觸摸式玻璃控制面板，功能齊全，簡單易用，按鍵觸摸靈敏等特點。它主要應用于控制符合DALI標準協議的控制器或電源，實現區域和場景控制，滿足客戶個性化的調光要求?？蓮V泛應用于學校、零售、醫院以及辦公室等區域。
產品特點
● 遵循DALI IEC62386 DT8標準協議
● 通過DALI總線供電
● 支持廣播控制
● 可以調節燈具的亮度和色溫
● 可以保存和調用最多4個場景
● 組序號可通過撥碼開關自由設置
● 采用玻璃面板，磨砂制作工藝，外觀時尚
● 藍色按鍵燈指示，簡單易用
● 可支持多種標準的墻盒
| 型號 | DALI-P03-A | |
| 輸出 | 信號 | DALI信號(組/場景/廣播) |
| 指示燈數 | 11 | |
| 可控制場景數 | 4 | |
| 輸入 | 電壓 | 9.5-22.5VDC |
| 電流 | 8mA | |
| 其他 | 產品尺寸 | 86*86*10mm(長*寬*高) |
| 包裝尺寸 | 145*135*48mm(長*寬*高) | |
| 凈重量 | 165克 | |
| 毛重量 | 185克 | |
| 工作溫度 | -10℃~45℃ | |
| 相對濕度 | 20~90%RH | |
功能描述
1.開關控制
關閉狀態下，長按開關鍵，開啟DALI面板，DALI總線上的所有的燈具暖色全亮。
開啟狀態下，長按開關鍵，則可關閉面板，DALI總線上的所有的燈具熄滅，按鍵指示燈
微亮，用于黑暗中指示燈開關的位置。
· 選中1,2,3,4代表分組控制
· 選中DIM亮度控制，
· 選中CT色溫控制，對應調節滑環
· 場景1,2,3,4對應調動四個場景。
2.亮度控制
DIM：打開面板時，DIM默認為激活狀態。色環可調節燈具的亮度，沿環順時針觸摸色環，燈具的亮度將逐漸增加；沿環逆時針觸摸色環，燈具的亮度將逐漸減小。最暗為0.5%的亮度，最亮為100%。
3.色溫控制
CT：打開面板后，點擊CT按鍵，激活色溫調節功能。色環可調節燈具色溫，沿環順時針觸
摸色環，燈具的色溫逐漸變冷；沿環逆時針觸摸色環，燈具的色溫逐漸變暖。
色溫范圍：2700K-6500K。
4.場景控制
面板最多可以保存并調用4個場景，短按SCENE，在DIM模式下選擇自己想要
的亮度，在CT模式下選擇自己想要的色溫，長按，直到聽到嘀聲，即可將選擇的亮度和色
溫保存到當前選中的分組驅動中。
-
