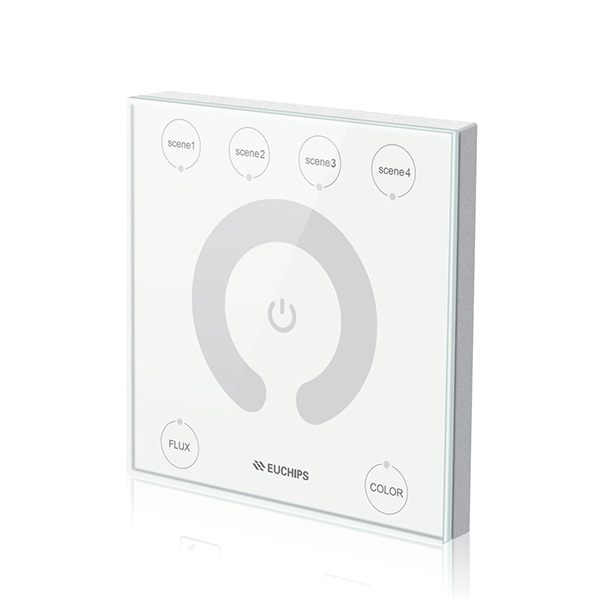

DALI控制面板DALI-P03
可控制場景數：4
輸入電壓：9.5-22.5VDC
輸入電流：8mA
指示燈數：7
輸出信號：DALI 信號（組/場景/廣播）
產品尺寸：86*86*10mm
產品型號： DALI-P03
- 產品詳細
- 需求訂購
- 規格書下載
- 認證下載
DALI觸摸式面板控制器—DALI-P03產品詳情
概述
DALI-P03是歐切斯設計的高端DALI觸摸式玻璃面板控制器系列的產品之一，它具有界面時尚美觀，功能齊全，簡單易用，按鍵觸摸靈敏等特點。它主要應用于控制符合DALI標準協議的控制器或電源，實現區域和場景控制，滿足客戶個性化的調光要求?？蓮V泛應用于學校、零售、醫院以及辦公室等區域。
產品特點
● 遵循DALI IEC62386 DT8標準協議
● 通過DALI總線供電
● 支持廣播控制
● 可以調節燈具的亮度和色溫
● 可以保存和調用最多4個場景
● 組序號可通過撥碼開關自由設置
● 采用玻璃面板，磨砂制作工藝，外觀時尚
● 藍色按鍵燈指示，簡單易用
● 可支持多種標準的墻盒
技術參數
| 型號 | DALI-P03 | |
| 輸出 | 信號 | DALI信號(組/場景/廣播) |
| 指示燈數 | 7 | |
| 可控制場景數 | 4 | |
| 輸入 | 電壓 | 9.5-22.5VDC |
| 電流 | 8mA | |
| 其他 | 產品尺寸 | 86*86*10mm(長*寬*高) |
| 包裝尺寸 | 145*135*48mm(長*寬*高) | |
| 凈重量 | 110克 | |
| 毛重量 | 145克 | |
| 工作溫度 | -10℃~50℃ | |
| 相對濕度 | 20~90%RH | |

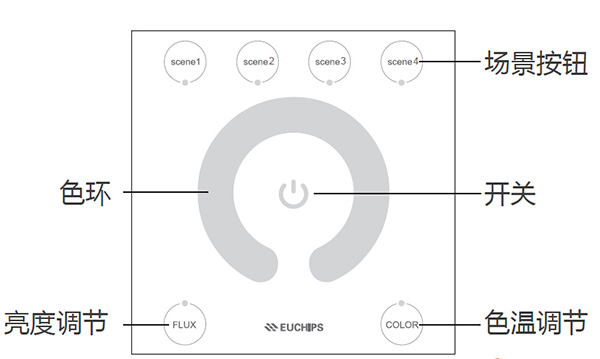

功能描述
1.開關控制
● 關閉狀態下，短按開關鍵，開啟DALI 面板。面板帶電的情況下開燈， 燈具恢復到上次關閉前的狀態； 面板掉電的情況下開燈， 燈具亮度為冷光全亮。
● 開啟狀態下，短按開關鍵，則可關閉面板，控制的所有燈具熄滅，按鍵指示燈微亮，用于黑暗中指示開關的位置。
2.亮度控制
Flux：打開面板時，F(xiàn)lux默認為激活狀態。色環可調節燈具的亮度，沿環順時針觸摸色環，燈具的亮度將逐漸增加；沿環逆時針觸摸色環，燈具的亮度將逐漸減小。最暗為5%的亮度，最亮為100%。
3.色溫控制
Color：選中后，可以調節燈具色溫。打開面板后，點擊Color 按鍵，激活色溫調節功能。色環可調節燈具色溫，沿環順時針觸摸色環，燈具的色溫將逐漸增加；沿環逆時針觸摸色環，燈具的色溫將逐漸減小。最小色溫為3000k，最大色溫為6000k。
4.場景控制
面板最多可以保存并調用4個場景，短按SCENE，調用之前保存的場景；長按SCENE 5s中，直到聽見嘀聲，即可保存當前的場景。
| 亮度 | 色溫 | |
| SCENE1 | 100% | 3000K |
| SCENE2 | 100% | 6000K |
| SCENE3 | 50% | 4500K |
| SCENE4 | 5%最小亮度 | 4500K |

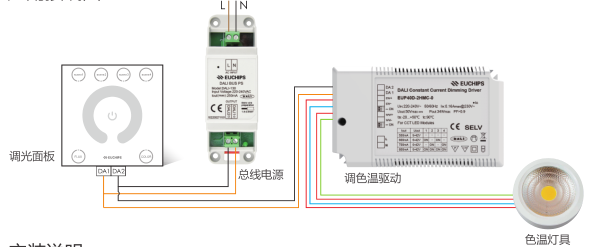

應用接線圖：
-
